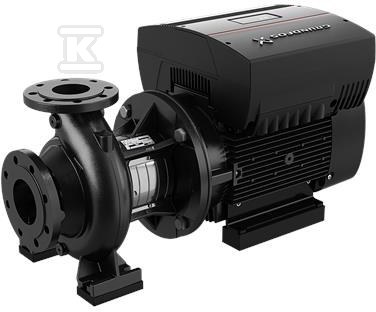

Pompa typu NBE 100-315/279 AASF2AESBQQEOWA, odśrodkowa, jednostopniowa 98976089

Uniwersalna pompa odśrodkowa do wody czystej i lekko zanieczyszczonej

Pompa jednostopniowa odśrodkowa z korpusem spiralnym, osiowym króćcem ssawnym i promieniowym króćcem tłocznym przeznaczona jest do tłoczenia cienkich, czystych lub lekko zanieczyszczonych cieczy bez ściernych lub włóknistych zanieczyszczeń. Konstrukcja z poziomym wałem i możliwością demontażu silnika, podstawy silnika i wirnika bez rozbierania korpusu lub rurociągów ułatwia serwisowanie nawet dużych jednostek. Wirnik jest hydraulicznie odciążony i zrównoważony dynamicznie, co ogranicza drgania w pracy ciągłej.

Konstrukcja i materiały

Korpus pompy wykonany jest z żeliwa EN-GJL-250, klasa ASTM 35, z wewnętrzną powłoką CED. Wirnik z żeliwa EN-GJL-200, klasa ASTM 30, współpracuje z pierścieniami zużywającymi się z brązu. Wał ze stali nierdzewnej EN 1.4301, AISI 304, o średnicy 32 mm, uszczelniony jest mechanicznym uszczelnieniem wału pojedynczym, kod BQQE, zgodnym z EN 12756. Kołnierze ssawny i tłoczny zgodne są z EN 1092-2, przyłącze ssania DN 125, tłoczenia DN 100, klasa ciśnieniowa PN 16. Pompa dostarczana jest z nóżkami i blokiem podpierającym. Łożyskowanie smarowane jest smarem, a całość statycznie wyważona zgodnie z ISO 1940-1 klasa 6,3.

Zastosowanie i warunki pracy

Urządzenie sprawdza się w instalacjach zaopatrzenia w wodę, przemysłowych instalacjach podnoszenia ciśnienia, przemysłowym tłoczeniu cieczy, HVAC oraz nawadnianiu. Zakres temperatury pompowanej cieczy to -25 . 120 °C, przy wybranej temperaturze pracy 20 °C i gęstości 998,2 kg/m3. Przy prędkości 1460 rpm nominalny przepływ wynosi 154,1 m3/h przy wysokości podnoszenia 23,62 m. Średnica wirnika rzeczywista to 279 mm przy nominalnej 315 mm. Maksymalne ciśnienie robocze to 16 bar, maksymalna temperatura otoczenia 40 °C. Tolerancja krzywej ISO9906:2012 3B, a minimalny wskaźnik efektywności MEI ? 0,70.

Sterowanie i integracja

Silnik trójfazowy z kołnierzem IEC typu MGE z wbudowaną przetwornicą częstotliwości i regulatorem PI zintegrowanym w skrzynce zaciskowej. Ochrona przeciążeniowa i termiczna silnika oraz elektroniki jest wbudowana, brak dodatkowej ochrony silnika nie jest wymagany. Moc znamionowa P2 to 15 kW, napięcie 3 x 380-480 V, prąd znamionowy 29,0-25,4 A, cos phi 0,86-0,85, prędkość regulowana 240-1750 obr/min, 4 bieguny. Klasa sprawności IE3, sprawność silnika przy pełnym obciążeniu 92,1 %. Obudowa silnika IP55, izolacja klasy F. Panel sterowania standardowy, moduł funkcyjny PUMP I/O, interfejs RS485 GENIbus, zasilanie czujnika 24 V, Imax = 40 mA, styk bezpotencjałowy.

Zgodność z normami i warunki eksploatacji

Pompa zgodna jest z ISO 5199, wymiary kołnierzy EN 1092-2, uszczelnienie wału EN 12756, wymiary i osiągi nominalne EN 733. Dla kołnierzy do DN 150 włącznie dopuszczalne jest ciśnienie robocze 16 bar. Masa netto 307 kg, masa brutto 339 kg, objętość wysyłkowa 0,951 m3.
