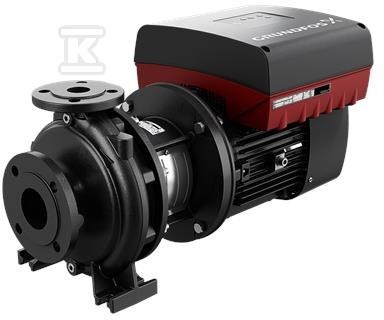

Pompa typu NBE 125-200/176-154 BAF2AESBQQELWA silnik przewymiarowany, odśrodkowa, jednostopniowa 99101912

Uniwersalna pompa odśrodkowa do zaopatrzenia w wodę i instalacji przemysłowych

Pompa typu NBE to jednostopniowa konstrukcja monoblokowa z wlotem osiowym, przeznaczona do niezawodnego i ekonomicznego zasilania w różnych instalacjach. Spiralny korpus, osiowy króciec ssawny i promieniowy króciec tłoczny z poziomym wałem tworzą układ znany z serii NB i NK, sprawdzony w zastosowaniach wodociągowych, przemysłowych i HVAC. Konstrukcja back-pull-out pozwala na zdjęcie silnika, podstawy silnika, pokrywy i wirnika bez demontażu korpusu pompy ani rurociągów, co upraszcza serwis i ogranicza czas przestoju.

Konstrukcja i serwisowanie back-pull-out

Wirnik jest hydraulicznie odciążony, a cała pompa jest statycznie wyważona zgodnie z ISO 1940-1 klasa 6,3. Uszczelnienie wału z mieszkiem gumowym jest bezodciążeniowe i wykonane zgodnie z EN 12756, co przekłada się na stabilną pracę przy zmiennych warunkach. Wersja monoblokowa z silnikiem MGE jest połączona sprzęgłem z synchronicznym silnikiem elektrycznym z magnesami stałymi, chłodzonym wentylatorem. Przetwornica częstotliwości i regulator PI umieszczone są w skrzynce zaciskowej silnika, co umożliwia ciągłą regulację prędkości obrotowej i dopasowanie osiągów do aktualnego zapotrzebowania.

• demontaż silnika, podstawy i wirnika bez ruszania obudowy i rur
• osiowy króciec ssawny i promieniowy króciec tłoczny
• spiralny korpus z poziomym wałem
• uszczelnienie zgodne z DIN EN 12756

Zgodność z normami i zakres pracy

Pompa jest zaprojektowana zgodnie z ISO 5199, a wymiary i nominalne osiągi odnoszą się do EN 733 przy 10 bar. Kołnierze ssawny i tłoczny są zgodne z EN 1092-2, w wykonaniu PN 16, co dla kołnierzy do DN 150 włącznie pozwala na pracę przy ciśnieniu roboczym 16 bar. Seria NB i NK zapewnia przepływ od 2 do 1300 m3/h oraz wysokość podnoszenia od 2 do 160 m, co pokrywa zarówno małe instalacje podnoszenia ciśnienia, jak i większe systemy tłoczenia cieczy. Dla większości pomp dostępne są ramy podstawy konstrukcji Grundfos.

• zgodność z ISO 5199
• kołnierze EN 1092-2, PN 16 do DN 150
• wymiary nominalne EN 733
• uszczelnienie EN 12756
• wyważenie ISO 1940-1 klasa 6,3

Napęd z regulacją prędkości i typowe zastosowania

Silnik MGE ze zintegrowaną przetwornicą umożliwia płynną zmianę prędkości obrotowej bez dodatkowych urządzeń zewnętrznych. Regulator PI utrzymuje zadane parametry pracy, co ogranicza niepotrzebne zużycie energii przy zmiennym zapotrzebowaniu. Alternatywnie pompa może współpracować z zewnętrzną przetwornicą sterującą.

Stosowana jest w pięciu głównych obszarach:

• instalacje zaopatrzenia w wodę
• przemysłowe instalacje podnoszenia ciśnienia
• przemysłowe tłoczenie cieczy
• systemy HVAC
• nawadnianie

Symbol pompy opisuje dokładną konfigurację, a szczegółowy dobór techniczny wymaga zapoznania się z instrukcją producenta lub konsultacji z przedstawicielem.
