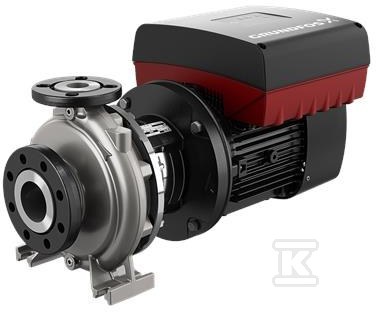

Pompa typu NBE 125-200/176-154 BAF2KESBQQELWA silnik przewymiarowany, odśrodkowa, jednostopniowa 99101822

Uniwersalna pompa odśrodkowa do zastosowań przemysłowych i instalacyjnych

Pompy serii NB i NBE to jednostopniowe pompy odśrodkowe o uniwersalnym przeznaczeniu, projektowane do niezawodnego i ekonomicznego zasilania w różnych instalacjach. Wersja NBE 125-200/176-154 z silnikiem przewymiarowanym łączy kompaktową budowę z możliwością pracy w wymagających warunkach przemysłowych i instalacyjnych. Rozwiązanie sprawdza się tam, gdzie potrzebny jest stabilny przepływ przy zachowaniu łatwości obsługi i serwisu.

Konstrukcja i serwisowanie back-pull-out

Budowa opiera się na korpusie spiralnym z osiowym króćcem ssawnym i promieniowym króćcem tłocznym oraz poziomym wałem. Wirniki są hydraulicznie odciążone, a cała pompa jest statycznie wyważona zgodnie z ISO 1940-1 klasa 6,3. W konstrukcji NB zastosowano układ back-pull-out, który umożliwia zdjęcie silnika, podstawy silnika i wirnika bez demontażu korpusu ani rurociągów. Dzięki temu nawet większe agregaty mogą być serwisowane przez jedną osobę przy użyciu dźwigu, co skraca przestoje.

Mechaniczne uszczelnienie wału ma wymiary zgodne z EN 12756. Pompy mogą być wyposażone w silnik MGE ze zintegrowaną przetwornicą częstotliwości lub w zewnętrzną przetwornicę częstotliwości, co daje elastyczność w regulacji wydajności i dostosowaniu do zmiennego zapotrzebowania.

Zastosowania i zakres pracy

Seria NB/NBE jest stosowana w pięciu głównych obszarach:

• instalacje zaopatrzenia w wodę
• przemysłowe instalacje podnoszenia ciśnienia
• przemysłowe tłoczenie cieczy
• HVAC
• nawadnianie

Zakres pracy całej rodziny obejmuje przepływ od 2 do 1300 m3/h oraz wysokość podnoszenia od 2 do 160 m. Pozwala to na dobór agregatu do zadań od małych instalacji budynków po większe systemy przemysłowe. Szczegółowa konfiguracja konkretnego egzemplarza, w tym oznaczenie BAF2KESBQQELWA, określa wyposażenie i parametry silnika, dlatego dokładny dobór wymaga konsultacji z instrukcją producenta lub przedstawicielem.

Zgodność z normami i wykonanie

Wszystkie pompy są zgodne z ISO 5199. Kołnierze ssawny i tłoczny wykonano zgodnie z EN 1092-2. Wymiary i osiągi nominalne odpowiadają normie EN 733 przy 10 bar. Pompy z kołnierzami do DN 150 włącznie są oznaczone jako PN 16 i mogą pracować przy ciśnieniu roboczym 16 bar.

Dostępne są ramy podstawy konstrukcji Grundfos, ułatwiające montaż i stabilizację agregatu.
