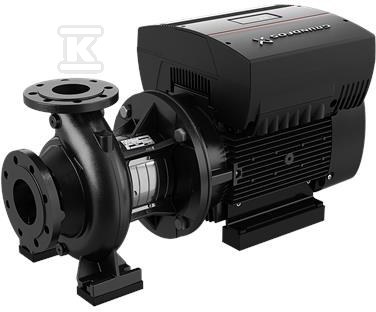

Pompa typu NBE 125-200/176-154 BASF2AESBAQENWA silnik przewymiarowany, odśrodkowa, jednostopniowa 98747425

Uniwersalna pompa odśrodkowa do zastosowań przemysłowych i wodociągowych

Pompa typu NBE to jednostopniowa pompa odśrodkowa z korpusem spiralnym, przeznaczona do niezawodnego i ekonomicznego zasilania w wielu instalacjach. Wykonanie z osiowym króćcem ssawnym i promieniowym króćcem tłocznym oraz poziomym wałem zapewnia prostą integrację z istniejącymi rurociągami. Wersja z silnikiem przewymiarowanym daje zapas mocy przy rozruchu i pracy w zmiennych warunkach obciążenia, co przekłada się na stabilną pracę w systemach wymagających ciągłości tłoczenia.

Konstrukcja back-pull-out w serii NB pozwala na zdjęcie silnika, podstawy silnika i wirnika bez demontażu korpusu pompy ani rurociągów. Serwis można wykonać przy użyciu dźwigu przez jedną osobę, co ogranicza czas przestoju. Wirniki są hydraulicznie odciążone, a cała pompa jest statycznie wyważona zgodnie z ISO 1940-1, klasa 6,3, co ogranicza drgania i obciążenia łożysk.

Konstrukcja i serwisowanie

• korpus spiralny z osiowym króćcem ssawnym i promieniowym króćcem tłocznym, wał poziomy
• mechaniczne uszczelnienie wału o wymiarach zgodnych z EN 12756
• konstrukcja back-pull-out umożliwiająca demontaż zespołu napędowego bez ruszania korpusu i rurociągów
• statyczne wyważenie ISO 1940-1 klasa 6,3 oraz hydrauliczne odciążenie wirnika

Dostępne są ramy podstawy konstrukcji Grundfos dla większości pomp typu NB, co ułatwia montaż i poziomowanie na posadzce przemysłowej.

Zgodność z normami i zakres pracy

Pompy NB i NK są zgodne z ISO 5199. Kołnierze ssawny i tłoczny spełniają EN 1092-2. Wymiary i osiągi nominalne są zgodne z EN 733 przy ciśnieniu 10 bar, a pompy z kołnierzami do DN 150 włącznie są oznaczone jako PN 16 i mogą pracować przy ciśnieniu roboczym 16 bar.

Zakres pracy serii obejmuje przepływ od 2 do 1300 m3/h oraz wysokość podnoszenia od 2 do 160 m, co pozwala dobrać urządzenie do małych instalacji użyteczności publicznej i dużych układów przemysłowych. Pompy mogą być wyposażone w silnik MGE ze zintegrowaną przetwornicą częstotliwości lub w zewnętrzną przetwornicę Grundfos CUE.

Zastosowania i integracja w instalacjach

• instalacje zaopatrzenia w wodę - stabilne zasilanie sieci wodociągowych i zbiorników
• przemysłowe instalacje podnoszenia ciśnienia - praca w obiegach zamkniętych i otwartych
• przemysłowe tłoczenie cieczy - transport mediów w procesach produkcyjnych
• HVAC - obiegi grzewcze, chłodnicze i wentylacyjne
• nawadnianie - zasilanie systemów polowych i szklarniowych

Szczegółowa konfiguracja pompy wynika z symbolu oznaczenia. Dokładny dobór parametrów technicznych wymaga zapoznania się z instrukcją producenta lub konsultacji z przedstawicielem, który pomoże ustalić optymalny punkt pracy dla konkretnej instalacji.
