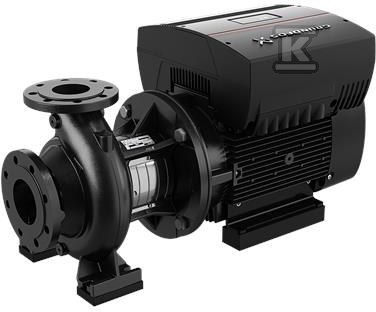

Pompa typu NBE 125-200/176-154 BASF2BESBAQENWA silnik przewymiarowany, odśrodkowa, jednostopniowa 98747455

Pompa odśrodkowa NBE do ciągłej pracy w instalacjach wodnych i przemysłowych

Pompa typu NBE 125-200/176-154 to jednostopniowa pompa odśrodkowa z korpusem spiralnym, osiowym króćcem ssawnym i promieniowym króćcem tłocznym na poziomym wale. Wersja z silnikiem przewymiarowanym zapewnia zapas mocy przy długotrwałej pracy i częstych rozruchach. Konstrukcja jest uniwersalna i przeznaczona do niezawodnego, ekonomicznego zasilania w instalacjach wymagających stabilnego przepływu i ciśnienia.

Seria NB/NBE/NK jest projektowana jako rozwiązanie wielozadaniowe. Szczegółowa konfiguracja jest odczytywana z symbolu pompy, a dokładny dobór parametrów roboczych wymaga instrukcji producenta lub konsultacji z przedstawicielem. Do większości pomp typu NB dostępne są ramy podstawy konstrukcji Grundfos.

Konstrukcja back-pull-out i serwis bez demontażu rurociągów

Konstrukcja back-pull-out w pompach NB pozwala na zdjęcie silnika, podstawy silnika i wirnika bez demontażu korpusu ani rurociągów. W praktyce oznacza to krótszy czas postoju i możliwość obsługi nawet dużych agregatów przez jedną osobę przy użyciu dźwigu.

• korpus spiralny z osiowym króćcem ssawnym i promieniowym króćcem tłocznym
• wirniki hydraulicznie odciążone, statycznie wyważone zgodnie z ISO 1940-1 klasa 6,3
• mechaniczne uszczelnienie wału o wymiarach zgodnych z EN 12756
• kołnierze ssawny i tłoczny zgodne z EN 1092-2

Wyważenie i odciążenie hydrauliczne przekładają się na mniejsze drgania i równomierniejsze obciążenie łożysk podczas pracy ciągłej.

Zastosowania i zgodność z normami

Pompy NB i NK są zgodne z ISO 5199. Wymiary i osiągi nominalne są zgodne z EN 733 przy ciśnieniu 10 bar. Pompy z kołnierzami do DN 150 włącznie są oznaczone jako PN 16 i mogą pracować przy ciśnieniu roboczym 16 bar.

Typowe obszary zastosowania:

• instalacje zaopatrzenia w wodę
• przemysłowe instalacje podnoszenia ciśnienia
• przemysłowe tłoczenie cieczy
• HVAC
• nawadnianie

Uniwersalność wynika z szerokiego zakresu hydraulicznego.

Zakres pracy i opcje napędu

Seria zapewnia przepływ od 2 do 1300 m3/h oraz wysokość podnoszenia od 2 do 160 m, co pozwala na pokrycie zarówno małych instalacji budynków, jak i większych układów przemysłowych.

• możliwość zastosowania silnika MGE ze zintegrowaną przetwornicą częstotliwości
• kompatybilność z zewnętrzną przetwornicą Grundfos CUE

Dzięki temu pompa NBE 125-200/176-154 może być sterowana w zależności od zapotrzebowania, co ogranicza pobór energii w zmiennych warunkach pracy.
