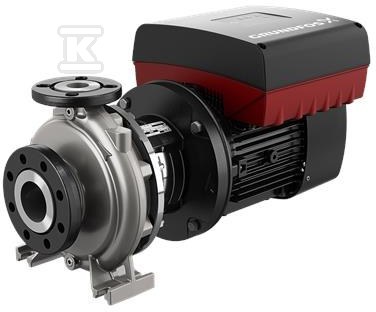

Pompa typu NBE 125-200/196-174 BAF2KESBQQEMWA silnik przewymiarowany, odśrodkowa, jednostopniowa 99101821

Uniwersalna pompa odśrodkowa do wody i instalacji przemysłowych

Pompa typu NBE 125-200/196-174 BAF2KESBQQEMWA to jednostopniowa pompa odśrodkowa z korpusem spiralnym, osiowym króćcem ssawnym i promieniowym króćcem tłocznym na poziomym wale. Rozwiązanie z rodziny NB/NK jest przeznaczone do niezawodnego i ekonomicznego zasilania w instalacjach zaopatrzenia w wodę, przemysłowych instalacjach podnoszenia ciśnienia, tłoczeniu cieczy, HVAC oraz nawadnianiu. Konstrukcja back-pull-out pozwala na zdjęcie silnika, podstawy silnika i wirnika bez demontażu korpusu ani rurociągów, co ułatwia serwis nawet większych jednostek.

Budowa i materiały

Korpus pompy wykonano ze stali nierdzewnej EN 1.4408, ASTM CF8M, a wirnik z tego samego materiału EN 1.4408, ASTM CF8M. Wał to stal nierdzewna EN 1.4401, AISI 316. Pierścień ślizgowy to stal nierdzewna EN 1.4517, ASTM CD4MCuN. Kołnierze wykonano z żeliwa EN-GJS-500-7, ASTM 70-50-05. Uszczelnienie wału to pojedyncze uszczelnienie mechaniczne typu BQQE o wymiarach zgodnych z EN 12756. Łożyska smarowane są smarem, a projekt łożysk to wersja standardowa. Pompa jest statycznie wyważona zgodnie z ISO 1940-1 klasa 6,3, a wirniki są hydraulicznie odciążone. Tolerancja charakterystyki to ISO9906:2012 3B2.

Zastosowania i warunki pracy

Urządzenie tłoczy wodę w zakresie temperatury cieczy od -25 °C do 120 °C, przy temperaturze otoczenia od -20 °C do 50 °C. Przy gęstości 998,2 kg/m3 i prędkości 1450 obr/min nominalny punkt pracy to ok. 233,2 m3/h przy wysokości podnoszenia 8,7 m. Rzeczywista średnica wirnika wynosi 185 mm przy nominalnej 200 mm. Maksymalne ciśnienie robocze to 16 bar, a klasa ciśnieniowa kołnierzy to PN 16. Minimalny wskaźnik efektywności MEI ? 0,70 świadczy o dobrej sprawności energetycznej w cyklu pracy. Seria NB/NK obejmuje zakresy przepływu od 2 do 1300 m3/h i wysokości podnoszenia od 2 do 160 m.

Montaż, napęd i serwis

Pompa ma króciec ssawny DN 150 i tłoczny DN 125 zgodne z EN 1092-1, z kołnierzami zgodnymi z EN 1092-2. Wersja z podstawą ma nóżki, bez bloku wsporczego. Napęd stanowi silnik przewymiarowany o mocy znamionowej P2 7,5 kW, klasie efektywności IE5 i sprawności 92,2 % przy obciążeniu nominalnym. Silnik 4-biegunowy pracuje przy 50 Hz, napięciu 3 x 380-500 V i prądzie 14,1-11,1 A, cos ? 0,93-0,89. Zakres prędkości silnika to 180-2200 obr/min, klasa szczelności IP55, izolacja klasy F. Przetwornica częstotliwości jest zintegrowana, czujnik ciśnienia nie jest przewidziany. Izolacja łożyska po stronie N to Steel Bearing.

Zgodność z normami i parametry eksploatacyjne

Pompa jest zgodna z ISO 5199, a wymiary i osiągi nominalne odnoszą się do EN 733 przy 10 bar, przy czym kołnierze do DN 150 są oznaczone PN 16 i dopuszczają pracę do 16 bar. Wszystkie pompy serii są zgodne z ISO 5199, kołnierze z EN 1092-2, a uszczelnienie wału z EN 12756. Masa netto to 167 kg, masa brutto 189 kg, a objętość transportowa 0,509 m3.
