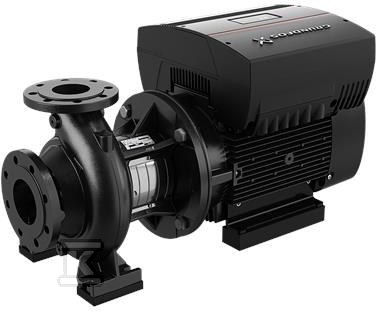

Pompa typu NBE 125-200/200 BASF2BESBAQEOWA silnik przewymiarowany, odśrodkowa, jednostopniowa 98747454

Pompa odśrodkowa jednostopniowa do niezawodnego zasilania i podnoszenia ciśnienia

Pompa typu NBE 125-200/200 z silnikiem przewymiarowanym to jednostopniowa pompa odśrodkowa z korpusem spiralnym, przeznaczona do ciągłej pracy w instalacjach wymagających stabilnego przepływu i podnoszenia ciśnienia. Konstrukcja z osiowym króćcem ssawnym, promieniowym króćcem tłocznym i poziomym wałem zapewnia prosty montaż w układach rurowych i łatwą integrację z istniejącymi instalacjami. Symbol oznaczenia opisuje szczegółową konfigurację urządzenia, a dokładny dobór parametrów roboczych wymaga weryfikacji w instrukcji producenta lub z przedstawicielem technicznym.

Konstrukcja back-pull-out i zgodność z normami

Seria NB/NBE/NK została zaprojektowana z myślą o szybkim serwisie. W pompach NB konstrukcja back-pull-out pozwala na zdjęcie silnika, podstawy silnika i wirnika bez demontażu korpusu pompy ani rurociągów. W praktyce oznacza to możliwość obsługi nawet dużych jednostek przez jedną osobę przy użyciu dźwigu.

• korpus spiralny, osiowy króciec ssawny, promieniowy króciec tłoczny, poziomy wał
• kołnierze ssawny i tłoczny zgodne z EN 1092-2
• mechaniczne uszczelnienie wału o wymiarach zgodnych z EN 12756
• zgodność z ISO 5199 dla pomp przemysłowych
• wymiary i osiągi nominalne zgodne z EN 733, 10 bar; pompy z kołnierzami do DN 150 włącznie oznaczone jako PN 16 i mogą pracować przy ciśnieniu roboczym 16 bar

Wszystkie pompy są statycznie wyważone zgodnie z ISO 1940-1, klasa 6,3. Wirniki są hydraulicznie odciążone, co ogranicza obciążenia osiowe i wpływa na stabilność pracy.

Zakres pracy i integracja z napędem

Rodzina NB/NBE/NK obejmuje pompy o przepływie od 2 do 1300 m3/h i wysokości podnoszenia od 2 do 160 m. Wersja NBE może być wyposażona w silnik MGE ze zintegrowaną przetwornicą częstotliwości lub w zewnętrzną przetwornicę częstotliwości, co umożliwia regulację prędkości obrotowej i dopasowanie charakterystyki do zmiennego zapotrzebowania instalacji.

Dostępność ram podstawy konstrukcji producenta dla większości pomp typu NB ułatwia stabilne posadowienie i wyrównanie osiowe.

Typowe zastosowania w instalacjach przemysłowych i wodnych

Pompy NB i NK są stosowane w pięciu głównych obszarach:

• instalacje zaopatrzenia w wodę
• przemysłowe instalacje podnoszenia ciśnienia
• przemysłowe tłoczenie cieczy
• HVAC
• nawadnianie

Uniwersalna budowa i szeroki zakres hydrauliczny pozwalają na wykorzystanie tej samej platformy w instalacjach wodociągowych, systemach grzewczo-chłodniczych oraz w procesach przemysłowych wymagających ekonomicznego i ciągłego transportu cieczy.
