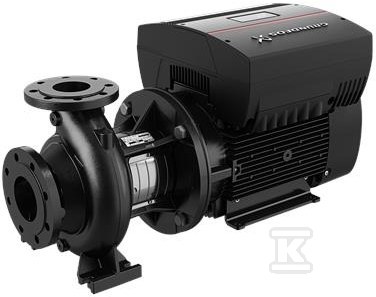

Pompa typu NBE 125-200/219 BAF2AESBQQENWA silnik przewymiarowany, odśrodkowa, jednostopniowa 98975353

Pompa odśrodkowa jednostopniowa do niezawodnego zasilania i podnoszenia ciśnienia

Pompa z wlotem osiowym z rodziny NBE to jednostopniowa konstrukcja odśrodkowa z korpusem spiralnym, poziomym wałem, osiowym króćcem ssawnym i promieniowym króćcem tłocznym. Przeznaczona jest do ciągłej pracy w instalacjach wymagających stabilnego przepływu i podnoszenia ciśnienia, zarówno w przemyśle, jak i w systemach HVAC. Wersja z silnikiem przewymiarowanym zapewnia zapas mocy przy rozruchu i w warunkach zmiennego obciążenia, co przekłada się na mniejsze ryzyko przeciążenia w eksploatacji.

Konstrukcja back-pull-out i serwisowanie bez demontażu rurociągów

W pompach NB konstrukcja back-pull-out pozwala zdjąć silnik, podstawę silnika i wirnik bez rozbierania korpusu ani rurociągów. W praktyce oznacza to możliwość obsługi nawet dużych agregatów przez jedną osobę przy użyciu dźwigu, bez przerywania instalacji hydraulicznej. Wirniki są hydraulicznie odciążone, a cały wirnik statycznie wyważony zgodnie z ISO 1940-1, klasa 6,3. Mechaniczne uszczelnienie wału ma wymiary zgodne z EN 12756, co ułatwia dobór części zamiennych. Dostępne są ramy podstawy Grundfos, co upraszcza montaż i wyrównanie agregatu.

Zastosowania i zakres pracy w instalacjach przemysłowych i HVAC

Seria NB i NK jest stosowana w pięciu głównych obszarach:

• instalacje zaopatrzenia w wodę,
• przemysłowe instalacje podnoszenia ciśnienia,
• przemysłowe tłoczenie cieczy,
• HVAC,
• nawadnianie.

W całym zakresie serii uzyskuje się przepływ od 2 do 1300 m3/h oraz wysokość podnoszenia od 2 do 160 m. Pompy mogą być wyposażone w silnik MGE ze zintegrowaną przetwornicą częstotliwości lub w zewnętrzną przetwornicę Grundfos CUE, co pozwala na regulację wydajności i dopasowanie pracy do zmiennego zapotrzebowania instalacji.

Zgodność z normami i parametry kołnierzy

Wszystkie pompy są zgodne z ISO 5199. Kołnierze ssawny i tłoczny są zgodne z EN 1092-2. Wymiary i osiągi nominalne są zgodne z EN 733 dla 10 bar. Pompy z kołnierzami o wymiarach do DN 150 włącznie są oznaczone jako PN 16 i mogą pracować przy ciśnieniu roboczym 16 bar. Parametry te pozwalają na bezpośrednie połączenie z typową armaturą przemysłową i instalacyjną bez konieczności stosowania przejściówek.
