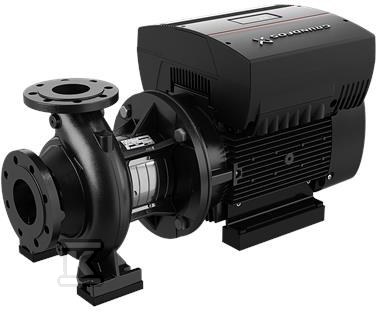

Pompa typu NBE 125-200/219 BASF2AESBAQENWA silnik przewymiarowany, odśrodkowa, jednostopniowa 98747421

Pompa odśrodkowa jednostopniowa z wbudowanym sterowaniem do stabilnego utrzymania ciśnienia

Pompa typu NBE 125-200/219 to jednostopniowa, niezasysająca, odśrodkowa pompa wirowa z korpusem spiralnym, zaprojektowana zgodnie z ISO 5199 i wykonana w wymiarach nominalnych EN 733. Króciec ssawny jest osiowy, tłoczny promieniowy, wał poziomy, a konstrukcja back pull-out pozwala zdjąć silnik, podstawę silnika, pokrywę i wirnik bez demontażu korpusu ani rurociągów. Rozwiązanie ułatwia serwis w terenie, nawet przy większych gabarytach.

Konstrukcja i materiały odporne na warunki przemysłowe

Korpus pompy wykonano z żeliwa EN-GJL-250, klasa ASTM 35, a wirnik z żeliwa EN-GJL-200, klasa ASTM 30. Pierścień ślizgowy to mosiądz, wał ze stali nierdzewnej EN 1.4301 AISI 304, a wewnętrzna powłoka komory to CED. Uszczelnienie wału typu BAQE jest pojedyncze, z gumowym falownikiem, zgodne z DIN EN 12756. Kołnierze ssawny DN 150 i tłoczny DN 125 wykonano zgodnie z EN 1092-2, klasa PN 16, co pozwala na pracę przy maksymalnym ciśnieniu roboczym 16 bar. Zakres temperatury otoczenia to -20 . 50 °C, a pompowanej cieczy woda w zakresie 0 . 120 °C przy temperaturze znamionowej 20 °C. Pompa ma podstawę z nóżkami i blok podpierający, smarowanie łożysk smarem, masa netto 242 kg, masa brutto 274 kg.

• korpus spiralny z osiowym ssaniem i promieniowym tłoczeniem
• konstrukcja back pull-out do obsługi bez rozcinania rurociągu
• kołnierze PN 16 zgodne z EN 1092-2
• wirnik hydraulicznie odciążony, wyważenie statyczne wg ISO 1940-1 klasa 6,3

Sterowanie, efektywność i parametry pracy

Pompa jest sprzężona bezpośrednio z wentylowanym, synchronicznym silnikiem z magnesami trwałymi. Silnik o mocy znamionowej P2 11 kW, 4 bieguny, zasilanie 3 x 380-480 V, 50 Hz, prąd znamionowy 20,2-16,4 A, cos ? 0,92-0,90, prędkość znamionowa 180-2200 rpm. Klasa sprawności IE5, sprawność silnika przy pełnym obciążeniu 92,8 %, obudowa IP55, izolacja klasy F. W skrzynce zaciskowej silnika znajduje się wbudowana przetwornica częstotliwości i regulator PI, co umożliwia ciągłą regulację prędkości obrotowej i dopasowanie wydajności do zapotrzebowania.

Dane pracy oparte są o prędkość 1447 rpm: przepływ znamionowy 255,5 m3/h przy wysokości podnoszenia 11,85 m. Średnica wirnika rzeczywista 219 mm, nominalna 200 mm. Tolerancja charakterystyki ISO9906:2012 3B, wskaźnik minimalnej efektywności MEI ? 0,70. Gęstość cieczy odniesienia 998,2 kg/m3.

• wbudowana przetwornica i regulator PI w obudowie silnika
• ciągła regulacja prędkości w zakresie 180-2200 rpm
• wysoka sprawność silnika IE5
• uszczelnienie BAQE zgodne z EN 12756

Zastosowania w instalacjach wodnych i HVAC

Seria NB/NBE/NK jest stosowana w zaopatrzeniu w wodę, przemysłowych instalacjach podnoszenia ciśnienia, tłoczeniu cieczy w przemyśle, HVAC oraz nawadnianiu. Zakres serii to przepływy od 2 do 1300 m3/h i wysokości podnoszenia od 2 do 160 m. Dzięki wbudowanemu sterowaniu pompa utrzymuje stałe ciśnienie w sieci, a konstrukcja z kołnierzami PN 16 i maksymalnym ciśnieniem 16 bar sprawdza się w instalacjach przemysłowych i komunalnych.
