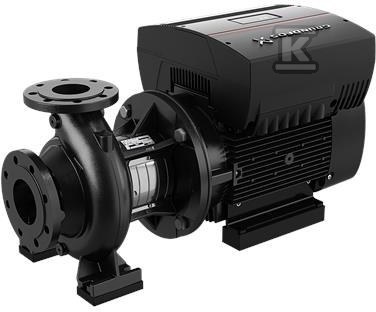

Pompa typu NBE 125-200/219 BASF2AESBQQENWA silnik przewymiarowany, odśrodkowa, jednostopniowa 98976193

Uniwersalna pompa odśrodkowa do wody i instalacji przemysłowych

Jednostopniowa, niezasysająca pompa wirowa z korpusem spiralnym, przeznaczona do niezawodnego i ekonomicznego zasilania w różnych instalacjach. Wykonana zgodnie z ISO 5199, z wymiarami i osiągami nominalnymi według EN 733, zapewnia osiowy króciec ssawny i promieniowy króciec tłoczny przy poziomym wale. Konstrukcja back pull-out pozwala na zdjęcie silnika, podstawy silnika, pokrywy i wirnika bez demontażu korpusu ani rurociągów, co ułatwia serwis nawet w dużych instalacjach. Typ NBE 125-200/219 łączy trwałe materiały z wbudowaną regulacją prędkości, co przekłada się na stabilną pracę w systemach wodnych i przemysłowych.

• serwis bez rozcinania instalacji dzięki konstrukcji back pull-out
• zgodność z ISO 5199 oraz kołnierzami EN 1092-2 PN 16
• hydraulicznie odciążony wirnik i statyczne wyważenie wg ISO 1940-1 klasa 6,3

Konstrukcja, materiały i trwałość

Korpus pompy wykonany jest z żeliwa EN-GJL-250, klasa ASTM 35, a wirnik z żeliwa EN-GJL-200, klasa ASTM 30. Pierścień ślizgowy to mosiądz, wał ze stali nierdzewnej EN 1.4301, AISI 304. Wewnętrzna powłoka korpusu CED zwiększa odporność na korozję. Uszczelnienie wału typu BQQE to pojedyncze, niezrównoważone uszczelnienie z falistą przegrodą gumową zgodne z DIN EN 12756. Kołnierze ssawny DN 150 i tłoczny DN 125 wykonane są według EN 1092-2 z klasą ciśnieniową PN 16, co pozwala na pracę przy maksymalnym ciśnieniu roboczym 16 bar w zakresie temperatury otoczenia od -20 °C do 40 °C. Pompa ma stopę, blok podpierający oraz smarowanie łożysk smarem. Wirnik o średnicy nominalnej 200 mm i rzeczywistej 219 mm jest hydraulicznie odciążony, a cała pompa jest statycznie wyważona zgodnie z ISO 1940-1 klasa 6,3.

Zastosowanie i warunki pracy

Urządzenie jest przeznaczone do pompowania wody w temperaturze od -25 °C do 120 °C, przy gęstości odniesienia ok. 998,2 kg/m3. Przy prędkości odniesienia 1460 obr/min zapewnia przepływ nominalny ok. 257,8 m3/h przy wysokości podnoszenia ok. 12,06 m, przy tolerancji krzywej ISO9906:2012 3B. Zakres pracy serii NB/NK obejmuje przepływy od 2 do 1300 m3/h i wysokości podnoszenia od 2 do 160 m, co czyni ją odpowiednią do:

• instalacji zaopatrzenia w wodę
• przemysłowych instalacji podnoszenia ciśnienia
• przemysłowego tłoczenia cieczy
• HVAC
• nawadniania

Minimalny wskaźnik efektywności MEI ? 0,70 potwierdza dobrą sprawność hydrauliczną.

Sterowanie, silnik i efektywność energetyczna

Pompa jest sprzężona bezpośrednio z wentylowanym silnikiem asynchronicznym o mocy znamionowej P2 11 kW, klasie efektywności IE3 i sprawności 91,4 % przy pełnym obciążeniu. Silnik czterobiegunowy pracuje przy 50 Hz, napięciu 3 x 380-480 V i prądzie 22,0-17,8 A, cos ? 0,91-0,90, w obudowie IP55 i izolacji klasy F z wbudowaną ochroną. Zintegrowana przetwornica częstotliwości z regulatorem PI umieszczona jest w skrzynce zaciskowej silnika, co umożliwia płynną regulację prędkości w zakresie 240-1750 obr/min i dopasowanie wydajności do aktualnego zapotrzebowania bez dodatkowych zaworów dławiących. Masa netto wynosi 264 kg, masa brutto 296 kg, a objętość wysyłkowa 0,951 m3.
