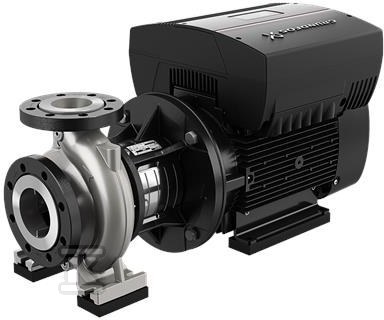

Pompa typu NBE 125-200/219 BASF2KESBQQENWA silnik przewymiarowany, odśrodkowa, jednostopniowa 98758886

Uniwersalna pompa odśrodkowa do niezawodnego zasilania i podnoszenia ciśnienia

Pompy serii NB i NBE to jednostopniowe pompy odśrodkowe o konstrukcji spiralnej, przeznaczone do ekonomicznego i stabilnego tłoczenia cieczy w instalacjach przemysłowych i użyteczności publicznej. Typ NBE 125-200/219 z silnikiem przewymiarowanym łączy uniwersalność zastosowań z możliwością pracy w wymagających warunkach, gdzie liczy się stała wydajność i prosty serwis. Rozwiązanie sprawdza się tam, gdzie potrzebne jest niezawodne zasilanie wodą, podtrzymanie ciśnienia w sieci lub cyrkulacja cieczy w systemach grzewczych i chłodniczych.

Budowa i konstrukcja serwisowa

Pompa ma osiowy króciec ssawny i promieniowy króciec tłoczny przy poziomym wale, co ułatwia włączenie w istniejące rurociągi. Korpus spiralny i hydraulicznie odciążony wirnik ograniczają obciążenia mechaniczne i pozwalają utrzymać stabilną pracę przy zmiennych warunkach przepływu. Wszystkie pompy są statycznie wyważone zgodnie z ISO 1940-1 klasa 6,3, co przekłada się na mniejsze drgania i dłuższą żywotność łożysk.

W pompach NB zastosowano konstrukcję back-pull-out. Silnik, podstawę silnika i wirnik można zdjąć bez demontażu korpusu ani rurociągów. W praktyce oznacza to serwis wykonywany przez jedną osobę z użyciem dźwigu, bez rozcinania instalacji i przestojów związanych z odłączeniem przewodów.

Zgodność normowa i zakres pracy

Konstrukcja jest zgodna z ISO 5199 dla pomp przemysłowych. Kołnierze ssawny i tłoczny spełniają EN 1092-2, a wymiary i osiągi nominalne odnoszą się do EN 733 przy ciśnieniu 10 bar. Pompy z kołnierzami do DN 150 włącznie są oznaczone jako PN 16 i mogą pracować przy ciśnieniu roboczym 16 bar. Mechaniczne uszczelnienie wału ma wymiary zgodne z EN 12756.

W rodzinie NB/NBE uzyskuje się przepływ od 2 m3/h do 1300 m3/h oraz wysokość podnoszenia od 2 m do 160 m, co pokrywa zarówno małe instalacje cyrkulacyjne, jak i większe systemy zaopatrzenia. Wersje NBE mogą być wyposażone w silnik MGE ze zintegrowaną przetwornicą częstotliwości lub w zewnętrzną przetwornicę częstotliwości, co daje precyzyjną regulację wydajności bez dodatkowych zaworów dławiących. W omawianym egzemplarzu zastosowano silnik przewymiarowany, zwiększający zapas mocy przy rozruchach i pracy w warunkach podwyższonego obciążenia.

Zastosowania w praktyce

Pompy NB są stosowane w pięciu głównych obszarach:

• instalacje zaopatrzenia w wodę i sieci wodociągowe,
• przemysłowe instalacje podnoszenia ciśnienia,
• przemysłowe tłoczenie cieczy,
• systemy HVAC do cyrkulacji wody grzewczej i chłodniczej,
• nawadnianie.

Do większości pomp typu NB dostępne są ramy podstawy konstrukcji Grundfos, ułatwiające montaż i wyrównanie osi. Szczegółowa konfiguracja wynika z symbolu pompy, a dokładny dobór parametrów roboczych wymaga zapoznania się z instrukcją producenta lub konsultacji z przedstawicielem technicznym.
