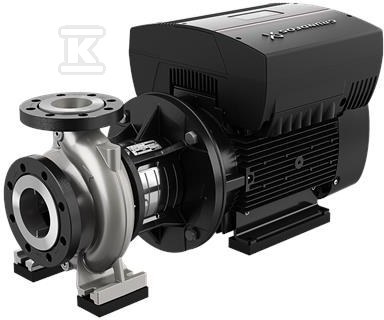

Pompa typu NBE 125-200/219 BASF2LESBQQENWA silnik przewymiarowany, odśrodkowa, jednostopniowa 98758917

Pompa monoblokowa z wlotem osiowym i zintegrowaną regulacją prędkości

Normalnie ssąca, jednostopniowa pompa odśrodkowa z korpusem spiralnym, osiowym króćcem ssawnym i promieniowym króćcem tłocznym, przeznaczona do niezawodnego i ekonomicznego zasilania instalacjami wodnymi i przemysłowymi. Konstrukcja zgodna z ISO 5199, o wymiarach i nominalnych osiągach według EN 733, z kołnierzami typu PN 16. Wał poziomy i układ back-pull-out pozwalają na szybki dostęp do części wirnikowych bez demontażu korpusu ani rurociągów, co skraca czas serwisu i ogranicza prace na miejscu instalacji.

Konstrukcja i serwisowanie

Pompa ma korpus spiralny z osiowym wlotem i promieniowym wylotem, co ułatwia montaż w istniejących ciągach rurowych. Mechaniczne uszczelnienie wału wykonane jest z mieszkiem gumowym, nieodciążone, o wymiarach zgodnych z EN 12756. Wirnik jest hydraulicznie odciążony, a cała pompa jest statycznie wyważona zgodnie z ISO 1940-1, klasa 6,3.

Konstrukcja back-pull-out umożliwia zdjęcie silnika, podstawy silnika, pokrywy i wirnika bez naruszania obudowy pompy ani rur. W praktyce oznacza to, że nawet większe jednostki mogą być serwisowane przez jedną osobę przy użyciu dźwigu, bez rozcinania instalacji. Kołnierze ssawny i tłoczny są zgodne z EN 1092-2, a wymiary nominalne odpowiadają EN 733. Dla kołnierzy do DN 150 włącznie oznaczenie PN 16 pozwala na pracę przy ciśnieniu roboczym 16 bar, przy nominalnym zakresie 10 bar dla serii.

Napęd MGE z przetwornicą częstotliwości

Zespół napędowy to synchroniczny silnik elektryczny z magnesami stałymi, chłodzony wentylatorem, połączony ze sprzęgłem z pompą. W skrzynce zaciskowej silnika umieszczono przetwornicę częstotliwości i regulator PI. Rozwiązanie umożliwia ciągłą regulację zmiennej prędkości obrotowej, dzięki czemu osiągi pompy są dopasowywane do aktualnych wymagań instalacji bez dodatkowych zaworów dławiąących.

Silnik MGE może współpracować również z zewnętrzną przetwornicą w innych konfiguracjach serii NB/NBE.

Zastosowania i zgodność normowa

Seria NB i NK, w tym wariant NBE, jest stosowana w pięciu głównych obszarach:

• instalacje zaopatrzenia w wodę,
• przemysłowe instalacje podnoszenia ciśnienia,
• przemysłowe tłoczenie cieczy,
• HVAC,
• nawadnianie.

Zakres pracy serii obejmuje przepływ od 2 do 1300 m3/h oraz wysokość podnoszenia od 2 do 160 m, co pozwala dobrać jednostkę do małych obiegów jak i większych systemów przemysłowych. Do większości pomp typu NB dostępne są ramy podstawy konstrukcji producenta, ułatwiające stabilny montaż i wyrównanie wału.

Zgodność z ISO 5199, EN 733, EN 1092-2 oraz EN 12756 upraszcza dobór i akceptację na etapie projektu, a spójność wymiarowa zmniejsza ryzyko błędów montażowych.
