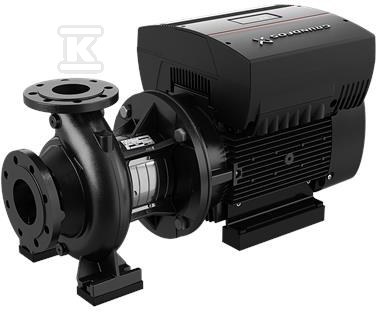

Pompa typu NBE 125-200/226 BASF2AESBAQEOWA silnik przewymiarowany, odśrodkowa, jednostopniowa 98747420

Pompa odśrodkowa jednostopniowa do wody i instalacji przemysłowych

Pompy serii NB i NBE to uniwersalne, jednostopniowe pompy odśrodkowe z korpusem spiralnym, osiowym króćcem ssawnym i promieniowym króćcem tłocznym oraz poziomym wałem. Rozwiązanie jest projektowane do niezawodnego i ekonomicznego zasilania w wodę oraz do pracy w instalacjach przemysłowych, HVAC i nawadnianiu. Konstrukcja back-pull-out pozwala na wyjęcie silnika, podstawy silnika, pokrywy i wirnika bez demontażu korpusu ani rurociągów, co upraszcza serwis i umożliwia obsługę nawet dużych agregatów przy pomocy jednego dźwigu.

Budowa i materiały uszczelnienia

Korpus wykonany zgodnie z ISO 5199 ma wymiary i osiągi nominalne wg EN 733 na 10 bar, a kołnierze ssawny i tłoczny zgodne z EN 1092-2 są oznaczone jako PN 16, co pozwala na pracę przy ciśnieniu roboczym 16 bar w kołnierzach do DN 150 włącznie. Wirnik jest zamknięty, z podwójnie wygiętymi łopatkami o gładkich powierzchniach, statycznie wyważony wg ISO 1940-1 klasa 6,3 i hydraulicznie odciążony w celu kompensacji siły osiowej.

Uszczelnienie wału typu BAQE ma wymiary zgodne z EN 12756. Pierwotne pierścienie to węglik grafitowy metalowo-impregnowany po stronie wirującej i krzemek krzemu SiC po stronie stałej, a uszczelnienie wtórne wykonano z EPDM. Korpus posiada otwory do odpowietrzania i spustu zamknięte zaślepkami. Tolerancja charakterystyki pompy to ISO9906:2012 3B.

Silnik przewymiarowany i sterowanie

Agregat jest sprzężony na krótko z wentylowanym silnikiem asynchronicznym w obudowie całkowicie zamkniętej, o wymiarach głównych wg IEC i DIN, z tolerancjami elektrycznymi wg IEC 60034. Silnik klasy IE3 wg IEC 60034-30-1 nie wymaga zewnętrznej ochrony silnikowej.

W wersji NBE w skrzynce zaciskowej silnika znajduje się przetwornica częstotliwości oraz regulator PI, co umożliwia płynną, ciągłą regulację prędkości obrotowej i dopasowanie pracy do aktualnego zapotrzebowania. Minimalny wskaźnik efektywności energetycznej MEI jest ? 0,70, co od 1 stycznia 2013 roku jest traktowane jako wskaźnik referencyjny najlepszych pomp wodnych na rynku.

Zastosowania i warunki pracy

Pompa jest przeznaczona do tłoczenia wody o temperaturze od 0 do 120 °C, przy temperaturze pracy 20 °C i gęstości 998,2 kg/m3. W omawianej konfiguracji średnica wirnika wynosi 226 mm przy nominalnej 200 mm, a punkt pracy to ok. 272 m3/h przy wysokości podnoszenia 13,2 m. Moc znamionowa silnika P2 to 15 kW, masa netto agregatu to 319 kg, a masa brutto 352 kg.

Dzięki uniwersalnej budowie pompa sprawdza się w instalacjach zaopatrzenia w wodę, przemysłowych instalacjach podnoszenia ciśnienia, przemysłowym tłoczeniu cieczy, systemach HVAC oraz nawadnianiu. Zgodność z ISO 5199, EN 1092-2, EN 12756 oraz hydrauliczne odciążenie wirnika przekładają się na prosty serwis i stabilną pracę w długim okresie.
