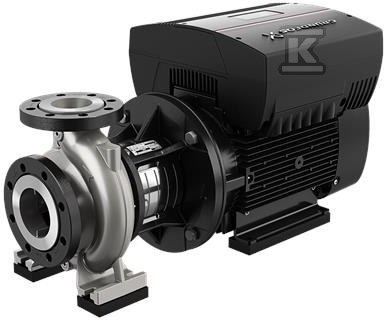

Pompa typu NBE 125-200/226 BASF2LESBQQEOWA silnik przewymiarowany, odśrodkowa, jednostopniowa 98758916

Uniwersalna pompa odśrodkowa jednostopniowa

Pompa typu NBE 125-200/226 z silnikiem przewymiarowanym to jednostopniowa pompa odśrodkowa z korpusem spiralnym, osiowym króćcem ssawnym, promieniowym króćcem tłocznym i poziomym wałem. Konstrukcja z serii NB/NK została opracowana jako uniwersalne rozwiązanie do niezawodnego i ekonomicznego zasilania cieczami w różnych warunkach pracy. Symbol oznaczenia opisuje szczegółową konfigurację urządzenia, dlatego dokładny dobór parametrów technicznych wymaga odniesienia do instrukcji producenta lub konsultacji z przedstawicielem.

Seria zapewnia szeroki zakres pracy, od przepływu 2 do 1300 m3/h oraz wysokości podnoszenia od 2 do 160 m, co pozwala na dopasowanie do instalacji o zróżnicowanym zapotrzebowaniu. Wirniki są hydraulicznie odciążone, a wszystkie pompy są statycznie wyważone zgodnie z ISO 1940-1 klasa 6,3. Do większości pomp typu NB dostępne są ramy podstawy konstrukcji Grundfos, ułatwiające montaż i stabilizację w układzie.

Budowa ułatwiająca montaż i serwis

Konstrukcja back-pull-out w pompach NB umożliwia zdjęcie silnika, podstawy silnika i wirnika bez demontażu korpusu ani rurociągów. W praktyce oznacza to krótszy czas przestoju i możliwość obsługi nawet większych agregatów przez jedną osobę przy użyciu dźwigu. Mechaniczne uszczelnienie wału ma wymiary zgodne z EN 12756, a kołnierze ssawny i tłoczny są zgodne z normą EN 1092-2.

• korpus spiralny z osiowym króćcem ssawnym i promieniowym tłocznym
• poziomy wał i jednostopniowa budowa odśrodkowa
• możliwość zastosowania silnika MGE ze zintegrowaną przetwornicą częstotliwości lub zewnętrznej przetwornicy Grundfos CUE
• silnik przewymiarowany w tej wersji wykonania

Zgodność z normami i warunki pracy

Wszystkie pompy są zgodne z ISO 5199. Wymiary i osiągi nominalne są zgodne z normą EN 733 dla 10 bar. Pompy z kołnierzami o wymiarach do DN 150 włącznie są oznaczone jako PN 16 i mogą pracować przy ciśnieniu roboczym 16 bar. Takie parametry konstrukcyjne pozwalają na stabilną pracę w instalacjach wymagających wyższego ciśnienia bez konieczności zmiany armatury.

Zastosowania w instalacjach wodnych, HVAC i przemyśle

Pompy NB i NK sprawdzają się w pięciu głównych obszarach:

• instalacje zaopatrzenia w wodę
• przemysłowe instalacje podnoszenia ciśnienia
• przemysłowe tłoczenie cieczy
• HVAC
• nawadnianie

Uniwersalność wynika z połączenia szerokiego zakresu hydraulicznego, standardowych przyłączy kołnierzowych i możliwości serwisowania bez rozbierania rurociągu. Dzięki temu urządzenie jest wykorzystywane zarówno przez instalatorów przy projektowaniu sieci wodnych i grzewczych, jak i przez użytkowników końcowych w obiektach przemysłowych wymagających ekonomicznego tłoczenia.
