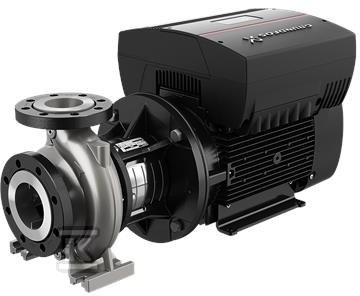

Pompa typu NBE 125-250/220 AAF2LESBQQENWA, odśrodkowa, jednostopniowa 97746610

Jednostopniowa pompa odśrodkowa z wlotem osiowym do zastosowań przemysłowych i instalacyjnych

Jednostopniowa pompa odśrodkowa z korpusem spiralnym i osiowym króćcem ssawnym przeznaczona jest do niezawodnego i ekonomicznego zasilania w instalacjach wymagających stabilnego podnoszenia ciśnienia i transportu cieczy. Wykonanie monoblokowe z poziomym wałem oraz promieniowym króćcem tłocznym zapewnia prosty montaż w układach rurowych, a konstrukcja back-pull-out ułatwia prace serwisowe bez demontażu korpusu ani rurociągów. Rozwiązanie jest typowe dla serii NB/NBE/NK/NKE firmy Grundfos i sprawdza się zarówno w obiektach użyteczności publicznej, jak i w przemyśle.

Konstrukcja i serwisowanie back-pull-out

Pompa ma korpus spiralny, osiowy króciec ssawny i promieniowy króciec tłoczny z poziomym wałem. Konstrukcja back-pull-out pozwala zdjąć silnik, podstawę silnika, pokrywę i wirnik bez naruszania obudowy pompy ani rur, co ogranicza czas postoju i umożliwia obsługę nawet dużych jednostek przy pomocy jednej osoby i dźwigu. Wirniki są hydraulicznie odciążone, a całe zespoły są statycznie wyważone zgodnie z ISO 1940-1 klasa 6,3, co przekłada się na płynną pracę i mniejsze obciążenia łożysk. Mechaniczne uszczelnienie wału ma wymiary zgodne z EN 12756, w omawianej wersji zastosowano nieodciążone uszczelnienie z mieszkiem gumowym. Kołnierze ssawny i tłoczny są zgodne z EN 1092-2, a w praktyce wykonania spotyka się oznaczenie PN 16 wg EN 1092-1.

Regulacja prędkości i silnik MGE

Wersja NBE jest łączona sprzęgłem z synchronicznym silnikiem elektrycznym z magnesami stałymi, chłodzonym wentylatorem. Silnik wyposażono w zintegrowaną przetwornicę częstotliwości i regulator PI umieszczone w skrzynce zaciskowej. Dzięki temu możliwa jest ciągła regulacja zmiennej prędkości obrotowej, a osiągi pompy są dopasowywane do aktualnych wymagań instalacji bez dodatkowych zaworów dławiących. W ofercie serii przewidziano również możliwość zastosowania zewnętrznej przetwornicy Grundfos CUE.

Zastosowania i zgodność z normami

Pompy z rodziny NB i NK są projektowane zgodnie z ISO 5199, a wymiary i osiągi nominalne odnoszą się do EN 733 na 10 bar. Kołnierze do DN 150 włącznie są oznaczone jako PN 16 i mogą pracować przy ciśnieniu roboczym 16 bar. Zakres pracy serii obejmuje przepływy od 2 do 1300 m3/h oraz wysokości podnoszenia od 2 do 160 m, co pozwala dobrać jednostkę do konkretnych warunków hydraulicznych.

Typowe obszary zastosowania:

• instalacje zaopatrzenia w wodę i podnoszenia ciśnienia w budynkach
• przemysłowe instalacje tłoczenia cieczy
• systemy HVAC
• nawadnianie

Dostępne są ramy podstawy konstrukcji Grundfos dla większości pomp typu NB, co ułatwia stabilny montaż i wyrównanie osiowe. Szczegółowa konfiguracja konkretnego symbolu, w tym materiały wykonania i parametry silnika, wymaga weryfikacji w instrukcji producenta lub u przedstawiciela handlowego.
