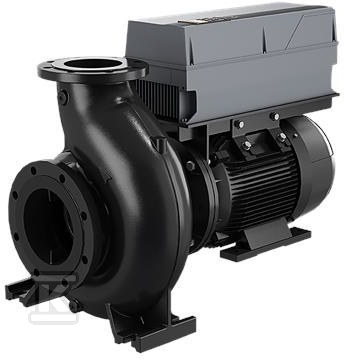

Pompa typu NBE 125-250/249 AHAF2AESBAQEPW3, odśrodkowa, jednostopniowa 96539068

Pompa odśrodkowa jednostopniowa do niezawodnego zasilania i podnoszenia ciśnienia

Pompa typu NBE 125-250/249 to jednostopniowa pompa odśrodkowa z korpusem spiralnym, osiowym króćcem ssawnym, promieniowym króćcem tłocznym i poziomym wałem. Budowa w układzie blokowym z bezpośrednim połączeniem z silnikiem pozwala na stabilną pracę w instalacjach wymagających ciągłego i ekonomicznego transportu cieczy. Wersja z oznaczeniem AHAF2AESBAQEPW3 jest przygotowana do pracy z zasilaniem 3 x 400 V i silnikiem 18,5 kW, z w pełni zamkniętym, chłodzonym powietrzem silnikiem o wymiarach głównych zgodnych z IEC i DIN.

Konstrukcja back-pull-out i serwisowanie bez demontażu rurociągów

Konstrukcja back-pull-out umożliwia zdjęcie silnika, podstawy silnika i wirnika bez konieczności demontażu korpusu pompy ani rurociągów. W praktyce oznacza to dostęp do części wirnikowych od strony napędowej, co skraca czas przeglądów i ogranicza prace instalacyjne. Wirniki są hydraulicznie odciążone, a cała pompa jest wyważona zgodnie z ISO 1940-1 klasa 6,3, co przekłada się na mniejsze drgania i równomierną pracę na wale.

Mechaniczne uszczelnienie wału ma wymiary zgodne z EN 12756. Dzięki temu wymiana uszczelnienia odbywa się na znormalizowanym elemencie, dostępnym w standardzie branżowym. Korpus spiralny i układ króćców pozwalają na montaż w typowych liniach pompowych bez dodatkowych przejściówek.

Zgodność z normami i parametry pracy

Pompy serii NB i NK są zgodne z ISO 5199. Kołnierze ssawny i tłoczny wykonane są zgodnie z EN 1092-2. Wymiary główne i osiągi nominalne odpowiadają EN 733, czyli normie wodnej na 10 bar. Pompy z kołnierzami do DN 150 włącznie są oznaczone jako PN 16 i mogą pracować przy ciśnieniu roboczym do 16 bar niezależnie od wykonania kołnierza.

Seria zapewnia zakres przepływu od 2 do 1300 m3/h oraz wysokość podnoszenia od 2 do 160 m, co pozwala dobrać jednostkę do instalacji o różnej skali. W pompach NB konstrukcja back-pull-out ułatwia serwis nawet największych egzemplarzy, a prace może wykonać jedna osoba przy użyciu dźwigu.

Elektroniczna regulacja i typowe zastosowania

Wersje NBE oferują elektroniczną regulację prędkości obrotowej, która pozwala na bieżące dopasowanie mocy do aktualnych wymagań. Po wyposażeniu w odpowiedni czujnik pompa może pracować w trybach:

• utrzymania stałego ciśnienia,
• regulacji w funkcji temperatury,
• utrzymania stałego przepływu.

Taki zakres sterowania sprawdza się w instalacjach zaopatrzenia w wodę, przemysłowych instalacjach podnoszenia ciśnienia, przemysłowym tłoczeniu cieczy, systemach HVAC oraz w nawadnianiu. Do większości pomp typu NB dostępne są ramy podstawy producenta, co ułatwia stabilny montaż i wyrównanie osiowe.
