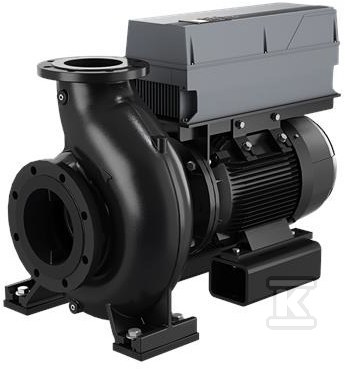

Pompa typu NBE 125-250/249 AHASF2AESBQQEPW3, odśrodkowa, jednostopniowa 98349876

Uniwersalna pompa odśrodkowa z regulacją prędkości dla instalacji przemysłowych i wodnych

Pompa jednostopniowa z zasysaniem czołowym i korpusem spiralnym przeznaczona jest do niezawodnego i ekonomicznego zasilania w różnych instalacjach przemysłowych i użyteczności publicznej. Osiowy króciec ssawny i promieniowy króciec tłoczny z poziomym wałem pozwalają na proste włączenie w istniejące rurociągi, a konstrukcja blocowa zapewnia kompaktowe gabaryty przy zachowaniu łatwego dostępu do elementów roboczych. Rozwiązanie sprawdza się tam, gdzie wymagana jest stabilna praca przy zmiennym zapotrzebowaniu, a jednocześnie liczy się niska awaryjność i możliwość szybkiego serwisu.

Konstrukcja back-pull-out i materiały

Korpus i wirnik wykonano z żeliwa, co zapewnia odporność mechaniczną w typowych zastosowaniach wodnych i przemysłowych. Wirnik jest hydraulicznie odciążony i statycznie wyważony zgodnie z ISO 1940-1 klasa 6,3, co ogranicza drgania i obciążenia łożysk. Uszczelnienie wału ma wymiary zgodne z EN 12756, a kołnierze ssawny i tłoczny odpowiadają EN 1092-2. Wymiary i osiągi nominalne są zgodne z EN 733 przy 10 bar, a przy kołnierzach do DN 150 pompa jest oznaczona PN 16 i może pracować przy ciśnieniu roboczym 16 bar. Konstrukcja back-pull-out umożliwia zdjęcie silnika, podstawy silnika, pokrywy i wirnika bez demontażu korpusu ani rurociągów, co skraca czas obsługi. W praktyce oznacza to serwisowanie nawet większych jednostek przez jedną osobę przy użyciu dźwigu. Gabaryty to szerokość ok. 1105 mm, wysokość ok. 488 mm i głębokość ok. 420 mm przy masie ok. 338,0 kg. Króciec ssawny ma średnicę 150 mm, tłoczny 125 mm.

Zintegrowana regulacja prędkości i silnik

Pompa jest sprzężona z wentylowanym silnikiem asynchronicznym z magnesem trwałym. W skrzynce zaciskowej silnika znajduje się przetwornica częstotliwości wraz z regulatorem PI, co pozwala na ciągłą zmianę prędkości obrotowej i dopasowanie wydajności do aktualnego zapotrzebowania. Silnik o mocy 18,5 kW pracuje przy napięciu 415 V 3Ph 50 Hz, prąd znamionowy ok. 30,0 A, prędkość ok. 1460 obr/min. Regulacja prędkości ogranicza pracę na zaworze, zmniejsza zużycie energii w okresach częściowego obciążenia i stabilizuje parametry instalacji. Maksymalna temperatura pompowanej cieczy to 120 °C, a deklarowany zakres pracy obejmuje przepływ do ok. 355 m3/h przy wysokości podnoszenia do ok. 20 m.

Zastosowania i zgodność z normami

Urządzenie jest projektowane zgodnie z ISO 5199 i znajduje zastosowanie w instalacjach zaopatrzenia w wodę, przemysłowych instalacjach podnoszenia ciśnienia, przemysłowym tłoczeniu cieczy, HVAC oraz nawadnianiu. Dzięki zmiennej prędkości sprawdza się w systemach, gdzie wymagane jest utrzymanie stałego ciśnienia lub przepływu przy zmiennym poborze. Zgodność z EN 1092-2 dla kołnierzy i EN 12756 dla uszczelnienia ułatwia dobór armatury i części zamiennych, a parametry zgodne z EN 733 upraszczają integrację z istniejącymi sieciami.
