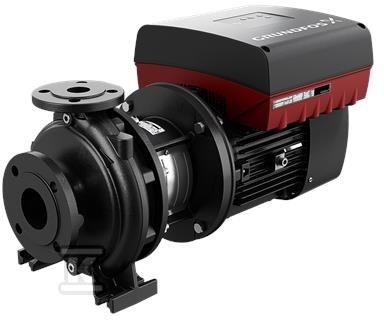

Pompa typu NBE 150-200/210-154 AAF1AESBAQEMWA, odśrodkowa, jednostopniowa 99157292

Pompa odśrodkowa jednostopniowa do wody, HVAC i przemysłu

Pompa odśrodkowa jednostopniowa z komorą spiralną przeznaczona jest do niezawodnego i ekonomicznego zasilania w instalacjach wodnych, przemysłowych i grzewczo-wentylacyjnych. Seria NBE łączy konstrukcję back-pull-out z silnikami o wysokiej sprawności, co ułatwia serwis i ogranicza przestoje. Urządzenie pracuje z wodą, ma osiowy króciec ssawny i promieniowy króciec tłoczny przy poziomym wale, a wymiary przyłączy i osiągi nominalne odpowiadają EN 733 przy ciśnieniu nominalnym PN10. Flansze ssawny i tłoczny wykonane są zgodnie z EN 1092-2, a mechaniczne uszczelnienie wału ma wymiary zgodne z EN 12756.

Konstrukcja back-pull-out i materiały

Konstrukcja back-pull-out pozwala zdjąć silnik, podstawę silnika i wirnik bez demontażu korpusu ani rurociągów. W praktyce największe pompy z tej rodziny można serwisować przez jedną osobę przy użyciu dźwigu. Wirniki są hydraulicznie odciążone, a wszystkie pompy są statycznie wyważone zgodnie z ISO 1940-1 klasa 6,3.

Korpus wykonany jest z żeliwa EN-GJL-250, ASTM A48-40 B. Wirnik z żeliwa EN-GJL-200, wał ze stali nierdzewnej AISI 304, EN 1,4301 o średnicy 32 mm. Uszczelnienie wału kod BAQE z gumą kod E, zgodne z DIN EN 12756. Klasa ochrony silnika IP55, klasa izolacji F do 155 °C, panel sterowania HMI300 z funkcjonalnymi modułami FM300 Advanced. Masa urządzenia 220 kg, 253 kg z opakowaniem.

Zastosowania i parametry pracy

Pompy NB i NK sprawdzają się w pięciu głównych obszarach:

• instalacje zaopatrzenia w wodę i podnoszenia ciśnienia,
• przemysłowe tłoczenie cieczy,
• systemy HVAC,
• nawadnianie.

Dla omawianej wersji nominalny przepływ wynosi 379,3 m3/h przy nominalnym naporze 5 m. Aktualna średnica wirnika to 184 mm przy nominalnej 200 mm. Zakres prędkości obrotowej 180 do 2200 obr/min pozwala dopasować charakterystykę do instalacji. Przyłącze ssawne DN200, tłoczne DN150. Temperatura pracy +20 °C, maksymalna temperatura otoczenia +50 °C. Gęstość czynnika roboczego 998,2 kg/m3. Seria jako całość zapewnia przepływ od 2 do 1300 m3/h i wysokość podnoszenia od 2 do 160 m.

Napęd stanowi synchroniczny silnik na magnesach trwałych z chłodzeniem powietrznym, bezpośrednio sprzężony z pompą. Moc nominalna silnika 7,5 kW, napięcie nominalne 380 V - 500 V, 3 fazy + uziemienie, częstotliwość 50 Hz, prąd nominalny 11,1 - 14,1 A, współczynnik mocy 0,93 - 0,89. Silnik klasy IE5 o sprawności 92,2 % przy pełnym obciążeniu, minimalny indeks efektywności MEI ? 0,7.

Zgodność z normami i efektywność energetyczna

Urządzenie zaprojektowano zgodnie z ISO 5199, a wymiary i osiągi nominalne odpowiadają EN 733. Flansze zgodne z EN 1092-2, uszczelnienie wału zgodne z EN 12756. Tolerancje charakterystyk pracy wg ISO9906:2012 3B2. Pompy z kołnierzami do DN150 mogą pracować przy ciśnieniu roboczym 16 bar, co zwiększa elastyczność doboru w instalacjach wymagających wyższego ciśnienia.

Wysoka sprawność silnika IE5 przekłada się na niższe zużycie energii w ciągłej pracy. Zintegrowany przetwornik częstotliwości i regulator PI w skrzynce zaciskowej umożliwiają precyzyjną regulację przepływu i ciśnienia bez dodatkowych urządzeń zewnętrznych.
