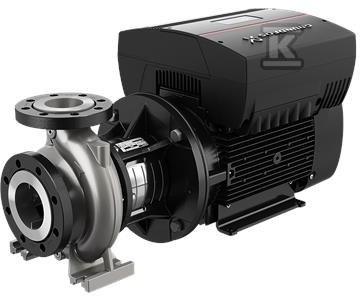

Pompa typu NBE 150-200/218-208 AAF1LESBQQENWA, odśrodkowa, jednostopniowa 98110703

Uniwersalna pompa odśrodkowa z wlotem osiowym do instalacji przemysłowych i wodnych

Pompa typu NBE 150-200/218-208 AAF1LESBQQENWA to jednostopniowa pompa odśrodkowa monoblokowa z osiowym króćcem ssawnym i promieniowym króćcem tłocznym, przeznaczona do niezawodnego i ekonomicznego zasilania w wielu typach instalacji. Wykonana zgodnie z ISO 5199, ma wymiary i nominalne osiągi wg EN 733, z poziomym wałem i korpusem spiralnym. Konstrukcja back-pull-out pozwala na demontaż silnika, podstawy silnika, pokrywy i wirnika bez naruszania obudowy pompy ani rurociągów, co upraszcza serwis i ogranicza czas przestoju.

Konstrukcja i serwis

• Korpus spiralny z osiowym wlotem i promieniowym wylotem, wał poziomy.
• Konstrukcja back-pull-out umożliwia wyjęcie zespołu napędowego i wirnika bez rozbierania korpusu ani odłączania rur. W praktyce serwis może wykonać jedna osoba przy użyciu dźwigu.
• Mechaniczne uszczelnienie wału z mieszkiem gumowym, nieodciążone, o wymiarach zgodnych z DIN EN 12756.
• Kołnierze ssawny i tłoczny zgodne z EN 1092, w tej wersji typu PN 10 wg EN 1092-1. W serii pompy z kołnierzami do DN 150 mogą być oznaczone PN 16 i pracować przy ciśnieniu roboczym 16 bar.
• Wirniki hydraulicznie odciążone, wszystkie elementy statycznie wyważone zgodnie z ISO 1940-1 klasa 6,3.

Napęd MGE z wbudowaną przetwornicą częstotliwości

Pompa jest sprzężona z synchronicznym silnikiem elektrycznym z magnesami stałymi, chłodzonym wentylatorem. Silnik MGE ma zintegrowaną przetwornicę częstotliwości i regulator PI umieszczone w skrzynce zaciskowej. Dzięki temu możliwa jest ciągła regulacja zmiennej prędkości obrotowej, a osiągi pompy są dopasowywane do aktualnych wymagań instalacji bez dodatkowych urządzeń zewnętrznych. Rozwiązanie ogranicza zużycie energii w pracy częściowej i stabilizuje parametry pracy układu.

Zastosowania i zgodność z normami

Seria NB/NBE/NK/NKE jest stosowana w:

• instalacjach zaopatrzenia w wodę,
• przemysłowych instalacjach podnoszenia ciśnienia,
• przemysłowym tłoczeniu cieczy,
• systemach HVAC,
• nawadnianiu.

W całym zakresie serii zapewniany jest przepływ od 2 do 1300 m3/h oraz wysokość podnoszenia od 2 do 160 m. Pompy mogą być wyposażone w silnik MGE ze zintegrowaną przetwornicą lub w zewnętrzną przetwornicę częstotliwości. Zgodność z ISO 5199, EN 733, EN 1092 i EN 12756 ułatwia dobór i montaż w instalacjach projektowanych według europejskich norm.
