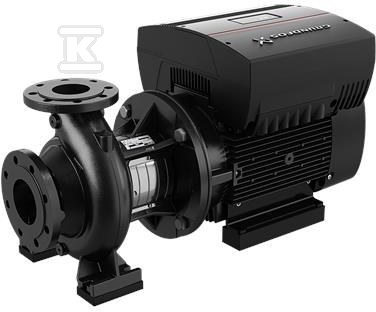

Pompa typu NBE 150-200/218-208 AASF1AESBQQENWA, odśrodkowa, jednostopniowa 98976056

Pompa odśrodkowa jednostopniowa z regulacją prędkości do instalacji wodnych i HVAC

Pompa typu NBE 150-200/218-208 to jednostopniowa pompa odśrodkowa z poziomym wałem, króćcem ssawnym osiowym i tłocznym promieniowym, przeznaczona do niezawodnego i ekonomicznego zasilania w instalacjach wymagających stałej kontroli wydajności. Konstrukcja bloc z bliskim sprzężeniem z silnikiem pozwala na kompaktowy montaż, a zintegrowana elektronika w obudowie silnika umożliwia ciągłą adaptację pracy do aktualnego zapotrzebowania bez dodatkowych szaf sterowniczych.

Konstrukcja back-pull-out i materiały robocze

Urządzenie wykonano jako pompę wolutową niezasysającą, zaprojektowaną zgodnie z ISO 5199, z wymiarami i osiągami nominalnymi według EN 733 na 10 bar. Kołnierze ssawny i tłoczny spełniają EN 1092-2 i są oznaczone jako PN 16, co pozwala na pracę przy ciśnieniu roboczym 16 bar w zakresie do DN 150. Uszczelnienie wału w postaci niezrównoważonego uszczelnienia gumowego z harmonijką ma wymiary zgodne z DIN EN 12756.

Korpus i wirnik wykonano z żeliwa. Wirnik jest hydraulicznie odciążony, a cała pompa jest statycznie wyważona zgodnie z ISO 1940-1 klasa 6,3. Rozwiązanie back-pull-out umożliwia zdjęcie silnika, podstawy silnika, pokrywy i wirnika bez demontażu korpusu pompy ani rurociągów, co skraca czas serwisu i pozwala jednej osobie z użyciem dźwigu obsłużyć nawet duże egzemplarze.

Wymiary zabudowy to szerokość 1058 mm, wysokość 468 mm i głębokość 420 mm przy masie ok. 353 kg. Króciec ssawny ma średnicę 200 mm, króciec tłoczny 150 mm. Maksymalna temperatura pompowanej cieczy to 120 °C. Przepływ maksymalny deklarowany dla tej wersji to 473 m3/h.

Zintegrowany silnik z przetwornicą częstotliwości

Pompa jest sprzężona z wentylowanym, asynchronicznym silnikiem z magnesem trwałym o mocy 11 kW, 4-biegunowym, 1450 obr/min, zasilanym 415 V 3-fazowo 50 Hz. Prąd znamionowy przy pełnym obciążeniu to 17,8 A.

W skrzynce zaciskowej silnika znajduje się przetwornica częstotliwości oraz regulator PI. Dzięki temu prędkość obrotowa jest regulowana w sposób ciągły, co pozwala dopasować wydajność do aktualnego zapotrzebowania i ograniczyć pracę na zaworze odcinającym. Rozwiązanie jest szczególnie przydatne w układach z zmiennym poborem, gdzie utrzymanie stałego ciśnienia lub przepływu przekłada się na mniejsze zużycie energii i mniejsze obciążenie mechaniczne.

Pompa nadaje się do tłoczenia cienkich, czystych lub lekko zanieczyszczonych cieczy bez ciał ściernych i włókien. Nie jest samossąca.

Zastosowania i zgodność z normami

Typ NBE sprawdza się w pięciu głównych obszarach: instalacjach zaopatrzenia w wodę, przemysłowych instalacjach podnoszenia ciśnienia, przemysłowym tłoczeniu cieczy, HVAC oraz nawadnianiu. Uniwersalność wynika z szerokiego zakresu przepływu od 2 do 1300 m3/h i wysokości podnoszenia od 2 do 160 m w rodzinie NB/NK, przy czym konkretna wersja 150-200/218-208 jest pozycjonowana do większych przepływów i średnich wysokości.

Zgodność z ISO 5199, EN 1092-2 dla kołnierzy oraz EN 12756 dla uszczelnienia ułatwia integrację z istniejącymi instalacjami i dobór armatury. Do montażu wymagany jest zestaw kołnierzy, składający się z dwóch kompletów kołnierzy, dostępny jako akcesorium.
