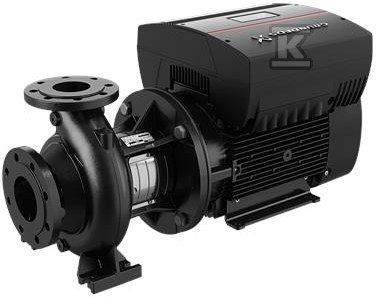

Pompa typu NBE 150-250/226-214 BAF1AESBQQEOWA silnik przewymiarowany, odśrodkowa, jednostopniowa 98975359

Pompa odśrodkowa jednostopniowa do wody i instalacji przemysłowych

Pompa typu NBE 150-250/226-214 to jednostopniowa, normalnie ssąca pompa odśrodkowa z korpusem spiralnym, osiowym króćcem ssawnym i promieniowym króćcem tłocznym oraz poziomym wałem. Konstrukcja back-pull-out pozwala na zdjęcie silnika, podstawy silnika i wirnika bez odłączania korpusu od rurociągów, co ułatwia serwis nawet większych jednostek. Urządzenie jest przeznaczone do niezawodnego i ekonomicznego zasilania w instalacjach wodnych, przemysłowych, HVAC i nawadniania.

Budowa i materiały

Korpus pompy wykonany jest z żeliwa szarego EN-GJL-250, a wirnik z żeliwa szarego EN-GJL-200. Wrzeciono ze stali nierdzewnej EN 1.4301 AISI 304 zapewnia odporność na korozję w typowych mediach wodnych. Uszczelnienie mechaniczne wału ma wymiary zgodne z EN 12756, a zastosowany kod BQQE wskazuje na gumowy balg z elastomerem EPDM. Kołnierze ssawny i tłoczny zgodne są z EN 1092-2, a wymiary i osiągi nominalne odnoszą się do EN 733 przy ciśnieniu 10 bar. Płaszcz pompy ma powłokę CED, a pierścień oporowy wykonany jest z mosiądzu CuZn34Mn3Al2Fe1-C. Pompa jest statycznie wyważona zgodnie z ISO 1940-1 klasa 6,3, a wirnik hydraulicznie odciążony. Wersja z podstawą ma stopę, bez bloku podporowego.

Sterowanie, silnik i wydajność

Zespół napędowy to wentylatorem chłodzony synchroniczny silnik z magnesami trwałymi z wbudowanym falownikiem i regulatorem PI umieszczonym w skrzynce zaciskowej. Elektroniczna regulacja prędkości pozwala na ciągłe dopasowanie wydajności do aktualnego zapotrzebowania. Silnik o mocy znamionowej 15 kW pracuje w sieci 3 x 380-480 V, 50 Hz, z prądem znamionowym 26,7-21,8 A i współczynnikiem mocy 0,94-0,91. Zakres prędkości silnika to 180-2200 1/min, klasa sprawności IE5, sprawność przy pełnym obciążeniu ok. 93,0 %, 4 bieguny, klasa ochrony IP55 i klasa temperaturowa F. Dane pompy odnoszą się do prędkości 1447 1/min, z nominalnym przepływem ok. 369,3 m3/h i wysokością podnoszenia ok. 9,859 m przy rzeczywistej średnicy wirnika 220 mm, nominalnej 250 mm. Minimalny indeks efektywności MEI ? 0,68.

Zastosowanie i warunki pracy

Przeznaczenie obejmuje instalacje zaopatrzenia w wodę, przemysłowe instalacje podnoszenia ciśnienia, przemysłowe tłoczenie cieczy, HVAC oraz nawadnianie. Zakres pracy serii obejmuje przepływy od 2 do 1300 m3/h i wysokości podnoszenia od 2 do 160 m. Medium robocze to woda, w zakresie temperatur -25 . 120 °C przy temperaturze pomiarowej 20 °C, gęstość 998,2 kg/m3. Temperatura otoczenia -20 . 50 °C, maksymalny ciśnienie robocze 10 bar. Przyłącze ssawne DN 200, tłoczne DN 150, stopień ciśnienia PN 10. Smarowanie łożysk smarem. Masa netto ok. 270 kg, masa brutto ok. 303 kg, objętość wysyłkowa ok. 0,951 m3.

Zgodność z normami

Urządzenie wykonane jest zgodnie z ISO 5199 dla pomp blokowych. Kołnierze zgodne z EN 1092-2, uszczelnienie mechaniczne zgodne z EN 12756, wymiary nominalne zgodne z EN 733. Konstrukcja spełnia wymagania klasy 6,3 wg ISO 1940-1.
