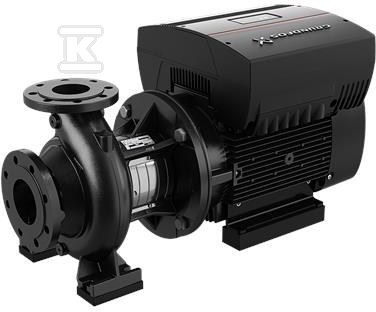

Pompa typu NBE 150-250/226-214 BASF1AESBAQEOWA silnik przewymiarowany, odśrodkowa, jednostopniowa 98760059

Pompa odśrodkowa z wbudowaną przetwornicą do regulacji ciśnienia i przepływu

Pompa z serii NB/NBE to jednostopniowa, niezasysająca pompa odśrodkowa z korpusem spiralnym, osiowym króćcem ssawnym i promieniowym króćcem tłocznym, zaprojektowana zgodnie z ISO 5199 i o wymiarach oraz osiągach nominalnych według EN 733. Konstrukcja back-pull-out pozwala na zdjęcie silnika, podstawy silnika, pokrywy i wirnika bez demontażu korpusu ani rurociągów, co ułatwia serwis nawet dużych jednostek. Typ NBE łączy tę mechanikę z silnikiem synchronicznym z magnesami trwałymi i wbudowaną przetwornicą częstotliwości z regulatorem PI w skrzynce zaciskowej, dzięki czemu prędkość jest regulowana w sposób ciągły i dopasowana do aktualnego zapotrzebowania.

Konstrukcja, materiały i serwisowalność

Korpus pompy wykonany jest z żeliwa EN-GJL-250, ASTM class 35, a wirnik z żeliwa EN-GJL-200, ASTM class 30. Pierścień oporowy to mosiądz, wał ze stali nierdzewnej EN 1.4301, AISI 304, a wewnętrzna powłoka komory pompy to CED. Uszczelnienie wału typu BAQE to pojedyncze, niezrównoważone uszczelnienie z falistą membraną gumową o wymiarach zgodnych z EN 12756. Kołnierze ssawny i tłoczny zgodne są z EN 1092-2, ciśnienie nominalne PN 10, króciec ssawny DN 200, króciec tłoczny DN 150. Pompa ma poziomą oś wału, stopki i blok wsporczy, smarowanie łożysk smarem. Wirniki są hydraulicznie odciążone i statycznie wyważone zgodnie z ISO 1940-1 klasa 6,3. Dzięki budowie back-pull-out demontaż silnika, podstawy i wirnika odbywa się bez ruszania instalacji.

Sterowanie, wydajność i warunki pracy

Zintegrowany silnik wentylowany, synchroniczny z magnesami trwałymi, klasy IE5, osiąga sprawność 93,0 % przy pełnym obciążeniu. Moc znamionowa P2 to 15 kW przy napięciu 3 x 380-480 V, 50 Hz, prąd znamionowy 26,7-21,8 A, współczynnik mocy 0,94-0,91. Zakres prędkości 180-2200 rpm, prędkość bazowa danych pompy 1447 rpm. Obudowa IP55, izolacja klasy F. Wbudowana przetwornica częstotliwości umożliwia płynną regulację wydajności. Przy wirniku o średnicy rzeczywistej 220 mm, nominalnej 250 mm, pompa osiąga przepływ znamionowy 369,3 m3/h przy wysokości podnoszenia 9,859 m, tolerancja charakterystyki ISO9906:2012 3B, wskaźnik minimalnej efektywności MEI ? 0,68. Przeznaczona do wody, zakres temperatury cieczy 0 . 120 °C, temperatura wybrana 20 °C, gęstość 998,2 kg/m3. Temperatura otoczenia -20 . 50 °C, maksymalne ciśnienie robocze 10 bar.

Zastosowania i zgodność

Rozwiązanie sprawdza się w instalacjach zaopatrzenia w wodę, przemysłowych instalacjach podnoszenia ciśnienia, tłoczeniu cieczy w przemyśle, HVAC oraz nawadnianiu. Uniwersalna budowa serii NB/NK obejmuje przepływy od 2 do 1300 m3/h i wysokości podnoszenia od 2 do 160 m. Pompy są zgodne z ISO 5199, wymiary kołnierzy EN 1092-2, uszczelnienie wału EN 12756, a wymiary i osiągi nominalne EN 733. Masa netto 302 kg, masa brutto 334 kg, objętość wysyłkowa 0,951 m3.
