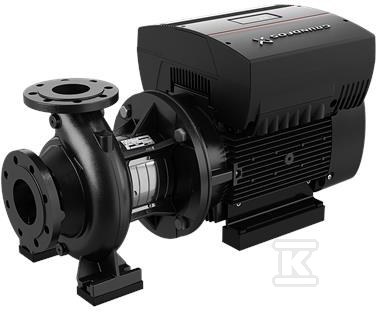

Pompa typu NBE 150-250/226-214 BASF1BESBAQEOWA silnik przewymiarowany, odśrodkowa, jednostopniowa 98760061

Pompa odśrodkowa jednostopniowa do wody i instalacji przemysłowych

Pompa NBE 150-250 to uniwersalne rozwiązanie do niezawodnego i ekonomicznego zasilania wodą w instalacjach przemysłowych, zaopatrzenia w wodę, HVAC oraz nawadniania. Jednostopniowa konstrukcja odśrodkowa z korpusem spiralnym, osiowym króćcem ssawnym i promieniowym króćcem tłocznym oraz poziomym wałem zapewnia stabilną pracę przy przepływie nominalnym 369,3 m3/h i wysokości podnoszenia 9,859 m przy prędkości 1447 obr/min. Przewidywana jest do pompowania wody w zakresie temperatury 0 . 120 °C, przy temperaturze pracy 20 °C, w otoczeniu od -20 . 50 °C.

Konstrukcja i materiały odporne na eksploatację

Korpus pompy wykonano z żeliwa EN-GJL-250, klasa ASTM 35, z wewnętrznym pokryciem CED. Wirnik z brązu CuSn10-C współpracuje z pierścieniem zużywającym z mosiądzu CuZn34Mn3AI2Fe1-C, a wał ze stali nierdzewnej EN 1.4301 AISI 304 ogranicza korozję w kontakcie z medium. Uszczelnienie wału typu pojedynczego BAQE ma wymiary zgodne z EN 12756. Kołnierze ssawny DN 200 i tłoczny DN 150 spełniają normę EN 1092-2, klasa PN 10, a cała pompa jest zgodna z ISO 5199 i EN 733. Wirniki są hydraulicznie odciążone i statycznie wyważone zgodnie z ISO 1940-1 klasa 6,3. Konstrukcja back-pull-out umożliwia demontaż silnika, podstawy silnika i wirnika bez rozbierania korpusu ani rurociągów, co upraszcza serwis nawet dużych agregatów. Pompa jest dostarczana z podstawą i blokiem wsporczym, smarowanie łożysk odbywa się smarem.

Zastosowania i warunki pracy

Urządzenie sprawdza się w instalacjach zaopatrzenia w wodę, przemysłowych instalacjach podnoszenia ciśnienia, tłoczeniu cieczy w przemyśle, systemach HVAC oraz nawadnianiu. Maksymalne ciśnienie robocze wynosi 10 bar, a tolerancja krzywej ISO9906:2012 3B zapewnia powtarzalność osiągów. Dzięki osiowemu ssaniu i promieniowemu tłoczeniu pompa łatwo integruje się z istniejącymi rurociągami. Znamionowy zakres pracy obejmuje średnice wirnika 220 mm przy nominalnej 250 mm, co pozwala na dopasowanie charakterystyki do wymagań instalacji.

Efektywność energetyczna i serwis

Napęd o mocy znamionowej 15 kW, 4 bieguny, 50 Hz, napięcie 3 x 380-480 V, prąd 26,7-21,8 A przy cos ? 0,94-0,91, pracuje z prędkością 180-2200 obr/min. Silnik klasy IE5 osiąga sprawność 93,0 % przy pełnym obciążeniu, obudowa IP55 i izolacja klasy F zapewniają trwałość w warunkach przemysłowych. Zintegrowana przetwornica częstotliwości umożliwia płynną regulację pracy, a wskaźnik minimalnej efektywności MEI ? 0,68 potwierdza wysoki poziom energetyczny. Masa netto 303 kg i objętość transportowa 0,951 m3 ułatwiają planowanie montażu.
