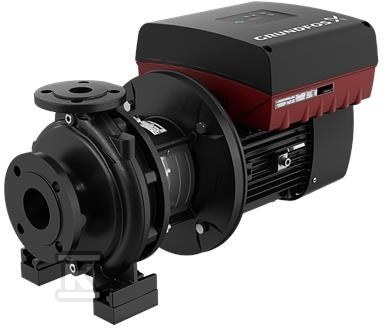

Pompa typu NBE 32-125/142 AASF2AESBQQEJWB, odśrodkowa, jednostopniowa 99105451

Pompa odśrodkowa jednostopniowa do ciągłej pracy w instalacjach wodnych i HVAC

Pompa odśrodkowa z korpusem spiralnym, osiowym króćcem ssawnym i promieniowym króćcem tłocznym na poziomym wale jest przeznaczona do niezawodnego i ekonomicznego zasilania wodą w instalacjach użyteczności publicznej, przemysłowych i grzewczo-chłodniczych. Konstrukcja back-pull-out umożliwia zdjęcie silnika, podstawy silnika i wirnika bez demontażu korpusu ani rurociągów, co pozwala na serwisowanie nawet dużych jednostek przez jedną osobę przy użyciu dźwigu. Urządzenie jest zgodne z ISO 5199, wymiary i osiągi nominalne odpowiadają EN 733, a kołnierze ssawny i tłoczny spełniają EN 1092-2 w klasie PN 16, co umożliwia pracę przy ciśnieniu do 16 bar. Wirnik jest hydraulicznie odciążony, a całość jest statycznie wyważona zgodnie z ISO 1940-1 klasa 6,3.

Konstrukcja hydrauliczna i materiały

Korpus pompy wykonano z żeliwa EN-GJL-250, klasa ASTM 35, a wirnik z żeliwa EN-GJL-200, klasa ASTM 30. Pierścień zużycia to mosiądz, wał ze stali nierdzewnej EN 1.4301 AISI 304, a wewnętrzna powłoka komory hydraulicznej to CED. Mechaniczne uszczelnienie wału ma wymiary zgodne z EN 12756, w tym przypadku typ BQQE w wersji pojedynczej.

Sterowanie zintegrowane i wysoka efektywność energetyczna

Napęd stanowi synchroniczny silnik z magnesami trwałymi chłodzony wentylatorem, bezpośrednio sprzężony z pompą. W obudowie zaciskowej znajduje się wbudowany falownik częstotliwości z regulatorem PI, co umożliwia płynną i ciągłą regulację prędkości w zakresie 360-4000 obr/min. Prędkość znamionowa w punkcie pracy to ok. 2901 obr/min przy nominalnym przepływie 28,01 m3/h i wysokości podnoszenia 23,42 m, przy rzeczywistej średnicy wirnika 142 mm i średnicy nominalnej 125 mm. Klasa efektywności IE5 i sprawność silnika ok. 90,7 % przy pełnym obciążeniu przekładają się na niższe zużycie energii w pracy zmienno-przepływowej. Tolerancja charakterystyki to ISO9906:2012 3B2, a smarowanie łożysk odbywa się smarem.

Zakres pracy i warunki instalacji

Pompa jest przeznaczona do tłoczenia wody w temperaturze od -25 °C do 120 °C, przy temperaturze otoczenia od -20 °C do 50 °C. Połączenia kołnierzowe to DN 50 na ssaniu i DN 32 na tłoczeniu, PN 16, zgodne z EN 1092-2. Maksymalne ciśnienie pracy to 16 bar. Stopień ochrony obudowy silnika to IP55, klasa izolacji F, zasilanie 3 x 380-500 V 50 Hz, moc nominalna P2 3 kW, prąd nominalny 5,80-4,80 A, współczynnik mocy 0,91-0,86, liczba biegunów 2. Masa netto to ok. 50 kg, masa brutto ok. 60 kg, a objętość transportowa ok. 0,178 m3. Dzięki stopce z blokiem podtrzymującym pompa nadaje się do montażu na ramie podstawy i do zastosowań w zaopatrzeniu w wodę, przemysłowym podnoszeniu ciśnienia, tłoczeniu cieczy, HVAC oraz nawadnianiu.
