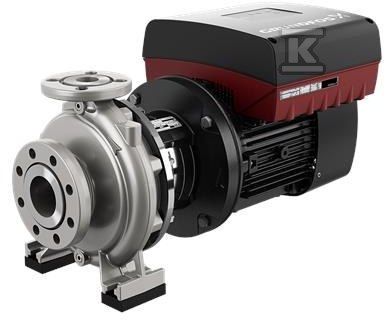

Pompa typu NBE 32-125/142 AASF2LESBQQEJWB, odśrodkowa, jednostopniowa 99101487

Uniwersalna pompa odśrodkowa do niezawodnego zasilania

Uniwersalne rozwiązanie do ciągłej pracy w instalacjach wodnych, przemysłowych i HVAC. Jednostopniowa pompa odśrodkowa z korpusem spiralnym, osiowym króćcem ssawnym i promieniowym króćcem tłocznym na poziomym wale zapewnia stabilne parametry przy niskich wymaganiach konserwacyjnych. Konstrukcja przeznaczona jest do zastosowań, w których liczy się ekonomiczne zasilanie i prosta obsługa przez instalatora oraz użytkownika końcowego.

Konstrukcja i serwisowanie

• Korpus spiralny z osiowym wlotem i promieniowym wylotem, wał poziomy - układ ułatwiający montaż w standardowych liniach rurociągów.
• Budowa back-pull-out w serii NB pozwala zdjąć silnik, podstawę silnika i wirnik bez demontażu korpusu ani rurociągów. Serwis największych jednostek może wykonać jedna osoba przy użyciu dźwigu.
• Wirniki hydraulicznie odciążone, wszystkie elementy wirujące statycznie wyważone zgodnie z ISO 1940-1 klasa 6,3. Tłumaczy się to mniejszą wibracją i dłuższą żywotnością łożysk.
• Mechaniczne uszczelnienie wału o wymiarach zgodnych z EN 12756, co upraszcza dobór części zamiennych i utrzymanie szczelności w pracy ciągłej.
• Do większości pomp dostępne są ramy podstawy konstrukcji Grundfos, ułatwiające stabilny montaż i wyrównanie osiowe.

Zastosowania i kompatybilność

Pompa sprawdza się w pięciu głównych obszarach:

• instalacje zaopatrzenia w wodę i podnoszenia ciśnienia w budynkach,
• przemysłowe instalacje podnoszenia ciśnienia i tłoczenie cieczy,
• systemy HVAC do obiegu wody grzewczej i chłodniczej,
• nawadnianie.

Możliwość wyposażenia w silnik MGE ze zintegrowaną przetwornicą częstotliwości lub w zewnętrzną przetwornicę Grundfos CUE daje elastyczność w regulacji wydajności i dopasowaniu do zmiennego zapotrzebowania instalacji.

Normy i zakres pracy

• Zgodność z ISO 5199 dla pomp odśrodkowych przemysłowych.
• Kołnierze ssawny i tłoczny zgodne z EN 1092-2, wymiary i osiągi nominalne zgodne z EN 733 na 10 bar. Jednostki z kołnierzami do DN 150 włącznie oznaczone jako PN 16 i mogą pracować przy ciśnieniu roboczym 16 bar.
• Zakres pracy serii obejmuje przepływ od 2 do 1300 m3/h oraz wysokość podnoszenia od 2 do 160 m, co pozwala dobrać jednostkę do małych instalacji i dużych obiektów przemysłowych.
• Parametry symbolu określają dokładną konfigurację. Szczegółowy dobór techniczny wymaga instrukcji producenta lub konsultacji z przedstawicielem w celu weryfikacji warunków pracy.
