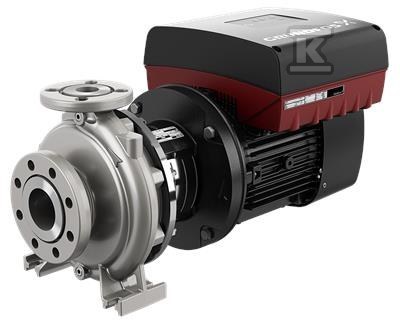

Pompa typu NBE 32-160.1/160 AAF2LESBQQEEWA, odśrodkowa, jednostopniowa 98482834

Jednostopniowa pompa odśrodkowa do wody i instalacji przemysłowych

Jednostopniowa pompa odśrodkowa z korpusem spiralnym, osiowym króćcem ssawnym i promieniowym króćcem tłocznym przeznaczona jest do niezawodnego i ekonomicznego zasilania w instalacjach wodnych i przemysłowych. Wał poziomy oraz konstrukcja back-pull-out pozwalają na zdjęcie silnika, podstawy silnika i wirnika bez demontażu korpusu ani rurociągów, co ułatwia serwis nawet w ograniczonej przestrzeni. Urządzenie jest zgodne z ISO 5199, a wymiary i osiągi nominalne odnoszą się do EN 733. Kołnierze spełniają wymagania EN 1092-1, są oznaczone PN 16 i pozwalają na pracę przy ciśnieniu roboczym do 16 bar.

Konstrukcja, materiały i serwis

Korpus hydrauliczny wykonany jest ze stali nierdzewnej. Obudowa pompy, pierścień zużycia i wirnik to stal EN 1.4517, odpowiednik ASTM CD4MCuN. Wał ze stali nierdzewnej SAF 2205 współpracuje z mechanicznym uszczelnieniem wału typu BQQE w wersji pojedynczej. Wymiary uszczelnienia odpowiadają EN 12756. Wirnik jest hydraulicznie odciążony, a cała pompa jest statycznie wyważona zgodnie z ISO 1940-1 klasa 6,3. Tolerancja krzywej pracy to ISO9906:2012 3B2.

Króciec ssawny DN 50 i króciec tłoczny DN 32 są przystosowane do połączeń kołnierzowych PN 16. Smarowanie łożysk odbywa się smarem, obudowa z podstawą jest dostępna w wersji z nóżkami, bez bloku wsporczego. Stopień ochrony silnika to IP55, klasa izolacji F. Zakres temperatur otoczenia wynosi od -20 °C do 50 °C.

Zastosowania i warunki pracy

Pompa jest przeznaczona do tłoczenia wody o gęstości ok. 998,2 kg/m3 w zakresie temperatur od -25 °C do 120 °C, przy temperaturze pracy odniesienia 20 °C. Typowe obszary to instalacje zaopatrzenia w wodę, przemysłowe instalacje podnoszenia ciśnienia, przemysłowe tłoczenie cieczy, HVAC oraz nawadnianie. Seria NB/NK obejmuje zakresy przepływu od 2 do 1300 m3/h i wysokości podnoszenia od 2 do 160 m, a konkretna konfiguracja jest dobierana do warunków instalacji.

Wbudowana przetwornica częstotliwości umożliwia regulację prędkości w zakresie od 180 rpm do 2000 rpm. Prędkość wstępnie ustawiona to 1740 rpm. Pompa nie jest samossąca.

Wydajność i napęd

Dla tej konfiguracji znamionowy przepływ wynosi 11,53 m3/h przy wysokości nominalnej 9,589 m. Średnica wirnika to 160 mm, średnica nominalna wirnika 160,1 mm. Silnik trójfazowy o mocy znamionowej P2 0,55 kW pracuje przy napięciu 3 x 380-500 V i częstotliwości 60 Hz. Prąd znamionowy to 1,3-1,25 A, współczynnik mocy cos phi 0,8-0,64. Liczba biegunów to 4, klasa efektywności IE5, sprawność silnika przy pełnym obciążeniu 84,6 %. Minimalny wskaźnik efektywności IE min to 0,70.

Masa netto wynosi 44 kg, masa brutto 54 kg, a objętość transportowa 0,178 m3.
