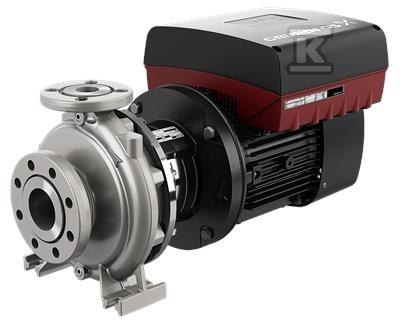

Pompa typu NBE 32-160.1/169 AAF2LESBQQEJWB, odśrodkowa, jednostopniowa 99101491

Uniwersalna pompa odśrodkowa do wody i instalacji przemysłowych

Jednostopniowa pompa odśrodkowa z wbudowaną przetwornicą częstotliwości przeznaczona do tłoczenia czystej wody w instalacjach przemysłowych, zaopatrzenia w wodę, HVAC i nawadniania. Model NBE 32-160.1/169 AAF2LESBQQEJWB łączy kompaktową budowę close-coupled z korpusem spiralnym, osiowym króćcem ssawnym i promieniowym króćcem tłocznym oraz poziomym wałem. Zapewnia przepływ nominalny ok. 20,41 m3/h przy wysokości podnoszenia ok. 31,82 m przy prędkości ok. 2901 obr/min. Wirnik o rzeczywistej średnicy 169 mm i nominalnej 160,1 mm pracuje w zakresie cieczy od -25 °C do 120 °C przy gęstości odniesienia ok. 998,2 kg/m3. Zintegrowana elektronika pozwala na regulację prędkości w zakresie 360-4000 obr/min bez zewnętrznego sterownika.

Konstrukcja, materiały i serwisowalność

Budowa back-pull-out umożliwia demontaż silnika, podstawy silnika i wirnika bez rozcinania rurociągów ani demontażu korpusu pompy. W praktyce serwis jednej osoby z użyciem dźwigu jest możliwy nawet przy większych egzemplarzach. Korpus pompy, pierścień zużywający i wirnik wykonano ze stali nierdzewnej EN 1.4517, ASTM CD4MCuN. Wał to stal nierdzewna EN 1.4462, SAF 2205. Uszczelnienie wału pojedyncze typu BQQE o wymiarach zgodnych z EN 12756. Pompa jest statycznie wyważona zgodnie z ISO 1940-1 klasa 6,3, a wirnik hydraulicznie odciążony. Kołnierze ssawny i tłoczny zgodne z EN 1092-2, a wymiary nominalne z EN 733. Całość spełnia wymagania ISO 5199 dla pomp przemysłowych. Smarowanie łożysk odbywa się smarem, a obudowa z nóżkami ułatwia montaż na ramie podstawy Grundfos. Tolerancja charakterystyki ISO9906:2012 3B2.

Parametry pracy i dane elektryczne

Przyłącze ssawne DN 50, tłoczne DN 32, klasa ciśnieniowa PN 16, maksymalne ciśnienie robocze 16 bar. Zakres temperatury otoczenia -20 °C . 50 °C. Silnik o mocy znamionowej 3 kW, zasilanie 3 x 380-500 V, 50 Hz, prąd znamionowy 5,80-4,80 A, współczynnik mocy 0,91-0,86. Klasa sprawności IE5, sprawność silnika przy pełnym obciążeniu 90,7 %. Dwa bieguny, klasa szczelności IP55, klasa izolacji F. Przetwornica częstotliwości wbudowana, czujnik ciśnienia nie jest przewidziany. Minimalny wskaźnik efektywności MEI ? 0,70. Masa netto ok. 56 kg, masa brutto ok. 66 kg, objętość wysyłkowa ok. 0,178 m3.

Zastosowania i zgodność

Pompa sprawdza się w instalacjach zaopatrzenia w wodę, przemysłowych instalacjach podnoszenia ciśnienia, przemysłowym tłoczeniu cieczy, systemach HVAC oraz nawadnianiu. Przeznaczona do wody, z zakresem temperatur roboczych pozwalającym na pracę z zimną i ciepłą wodą. Zgodność z normami EN 1092-1 dla standardu połączeń rurowych, EN 1092-2 dla kołnierzy, EN 12756 dla uszczelnienia wału oraz ISO 5199 dla konstrukcji pomp. Dzięki stali nierdzewnej elementów mokrych i braku powłoki wewnętrznej nadaje się do czystych mediów bez agresywnych dodatków.
