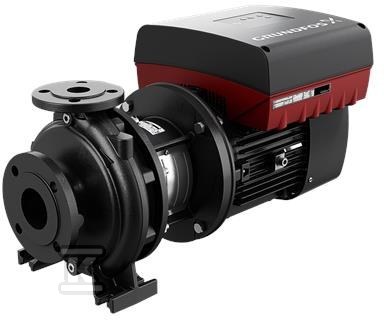

Pompa typu NBE 32-160.1/177 AAF2AESBQQEEWA, odśrodkowa, jednostopniowa 98890805

Konstrukcja i wykonanie

Jednostopniowa pompa odśrodkowa z korpusem spiralnym w układzie monoblokowym - silnik i część hydrauliczna tworzą jedną zwartą konstrukcję zamontowaną na wspólnym wale poziomym. Króciec ssawny ma osiowe doprowadzenie cieczy, natomiast króciec tłoczny skierowany jest promieniowo do góry, co ułatwia integrację z pionowymi instalacjami rurociągowymi.

Korpus pompy wykonano z żeliwa - materiał ten dobrze znosi ciśnienie robocze do 16 bar i temperatury tłoczonej cieczy mieszczące się w zakresie od 0°C do +120°C. Wirnik również jest żeliwny, a uszczelnienie wału bazuje na elastomerze EPDM, który sprawdza się w wielu typach mediów wodnych i glicerynowych.

Kołnierze przyłączeniowe spełniają normę EN 1092-2 (PN16), co oznacza pełną zgodność wymiarową z większością instalacji przemysłowych i komercyjnych spotykanych w Europie. Wymiary osiągów nominalnych zgodne są z EN 733, natomiast cała konstrukcja spełnia wymagania ISO 5199. Mechaniczne uszczelnienie wału odpowiada wymiarom wg EN 12756, co zapewnia dostępność zamiennych wkładów uszczelniających na rynku.

Stopień ochrony obudowy silnika to IP55 - pyłoszczelność oraz ochrona przed strumieniem wody z dowolnego kierunku pozwalają na instalację w pomieszczeniach technicznych o podwyższonej wilgotności lub zapyleniu.

Konstrukcja typu back-pull-out to jedna z kluczowych cech serii NB/NBE - umożliwia wyjęcie silnika wraz z wirnikiem i podstawą bez konieczności demontażu korpusu ani odłączania rurociągów. W praktyce oznacza to, że nawet przy pełnej instalacji rurociągowej serwis można przeprowadzić w pojedynkę przy użyciu dźwigu - bez rozbierania całego układu.

Wyposażenie napędowe

Model NBE wyposażony jest w silnik ze zintegrowaną przetwornicą częstotliwości, co pozwala na płynną regulację prędkości obrotowej w zakresie umożliwiającym precyzyjne sterowanie ciśnieniem lub wydajnością. Zasilanie trójfazowe 3 × 400 V / 50 Hz jest standardowe dla tego typu urządzeń w instalacjach przemysłowych i komercyjnych.

Zakres przetwornicy ciśnienia różnicowego wynoszący 0 - 1,6 bar pozwala na implementację funkcji regulacji proporcjonalnej ciśnienia lub stałego ciśnienia - typowych trybów pracy w instalacjach podnoszenia ciśnienia w budynkach wielorodzinnych lub obiektach użyteczności publicznej.

Zastosowania i kompatybilność

Pompy serii NB/NBE stosowane są w pięciu głównych obszarach:

• Instalacje zaopatrzenia w wodę - zarówno komunalne, jak i przemysłowe.
• Przemysłowe instalacje podnoszenia ciśnienia.
• Przemysłowe tłoczenie cieczy technologicznych.
• Układy HVAC - ogrzewanie, wentylacja i klimatyzacja.
• Systemy nawadniania.

Przy zaopatrzeniu w wodę pitną należy zweryfikować compatybilność elastomeru EPDM oraz materiałów korpusu z jakością tłoczonej wody - żeliwo nie jest zalecane do mediów silnie korozyjnych ani agresywnych chemicznie.

Do pomp serii NB dostępne są ramy podstawowe projektowane przez Grundfos - ułatwiają one pozycjonowanie pompy na fundamencie i tłumienie drgań przenoszonych na konstrukcję budynku.

Parametry pracy i eksploatacja

Zakres roboczy całej serii obejmuje przepływy od 2 do 1300 m3/h oraz wysokości podnoszenia od 2 do 160 m, co pozwala na obsługę zarówno niewielkich instalacji lokalnych, jak i rozbudowanych systemów przemysłowych. Wirniki są hydraulicznie odciążone - zmniejsza to obciążenie osiowe wału i wydłuża żywotność łożysk oraz uszczelnienia.

Praca ze zmienną prędkością obrotową (regulacja częstotliwościowa) minimalizuje zużycie energii elektrycznej w porównaniu z pompami pracującymi ze stałą prędkością przy zmiennym zapotrzebowaniu. Jest to szczególnie istotne tam, gdzie obciążenie instalacji zmienia się sezonowo lub dobowo - np. w systemach CO budynków wielorodzinnych czy instalacjach nawadniających.

Prędkość nominalna wynosi 2900 obr./min.

Wszystkie pompy są statycznie wyważone zgodnie z normą ISO 1940-1, klasa G6,3, co zapewnia stabilną pracę bez nadmiernych drgań przenoszonych na rurociągi i fundamenty.
