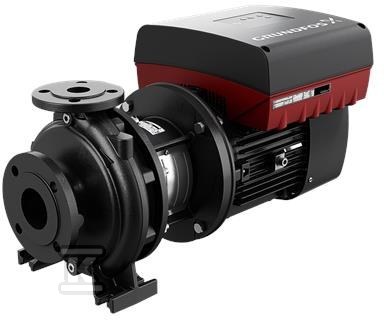

Pompa typu NBE 32-160/163 AAF2AESDAQFKWB, odśrodkowa, jednostopniowa 99256451

Uniwersalna pompa odśrodkowa jednostopniowa do wody i cieczy przemysłowych

Rozwiązanie z rodziny NB/NBE to jednostopniowa pompa odśrodkowa z korpusem spiralnym, osiowym króćcem ssawnym, promieniowym króćcem tłocznym i poziomym wałem. Budowa back-pull-out w wersji NB pozwala na zdjęcie silnika, podstawy silnika i wirnika bez demontażu korpusu ani rurociągów, co ogranicza czas przestoju przy przeglądzie i umożliwia serwis nawet dużych agregatów przez jedną osobę przy użyciu dźwigu. Konstrukcja jest przeznaczona do niezawodnego i ekonomicznego zasilania w instalacjach, gdzie liczy się stabilny przepływ i możliwość szybkiej obsługi w warunkach przemysłowych.

Konstrukcja spiralna i serwis back-pull-out

Korpus spiralny z poziomym wałem zapewnia kompaktowy układ hydrauliczny, a osiowe doprowadzenie ssania i promieniowe tłoczenie ułatwiają włączenie pompy w istniejące rurociągi. Wirniki są hydraulicznie odciążone, a cały wirnik statycznie wyważony zgodnie z ISO 1940-1 klasa 6,3, co przekłada się na mniejsze drgania i równomierną pracę na biegu jałowym i pod obciążeniem. Mechaniczne uszczelnienie wału ma wymiary zgodne z EN 12756, co upraszcza dobór części zamiennych i utrzymanie szczelności w typowych zastosowaniach z wodą i cieczami o podobnej lepkości. W praktyce oznacza to krótszy czas montażu i mniejsze ryzyko błędów przy wymianie uszczelnienia.

Zakres pracy i typowe zastosowania

Seria NB/NK obejmuje pompy o przepływie od 2 do 1300 m3/h i wysokości podnoszenia od 2 do 160 m, co pozwala dobrać agregat do małych instalacji budynków i dużych układów przemysłowych. Typowe obszary to instalacje zaopatrzenia w wodę, przemysłowe instalacje podnoszenia ciśnienia, przemysłowe tłoczenie cieczy, HVAC oraz nawadnianie. Wersje NBE mogą być łączone z silnikiem MGE ze zintegrowaną przetwornicą częstotliwości lub z zewnętrzną przetwornicą CUE, co daje możliwość płynnej regulacji wydajności bez zmiany prędkości obrotowej pompy. Rama podstawy dostępna dla większości pomp typu NB ułatwia stabilny montaż i wyrównanie wału z rurociągiem.

Kompatybilność z normami i warunki eksploatacji

Wszystkie pompy są zgodne z ISO 5199, a kołnierze ssawny i tłoczny wykonane są zgodnie z EN 1092-2. Wymiary i osiągi nominalne odpowiadają EN 733 przy ciśnieniu 10 bar, przy czym pompy z kołnierzami do DN 150 włącznie są oznaczone jako PN 16 i mogą pracować przy ciśnieniu roboczym 16 bar. Parametry te pozwalają na stosowanie agregatu w instalacjach wymagających wyższego ciśnienia roboczego bez zmiany geometrii przyłączy. Dzięki zgodności z wymienionymi normami pompa integruje się z typowymi elementami armatury przemysłowej i spełnia oczekiwania instalatorów dotyczące powtarzalności wymiarowej i bezpieczeństwa pracy.
