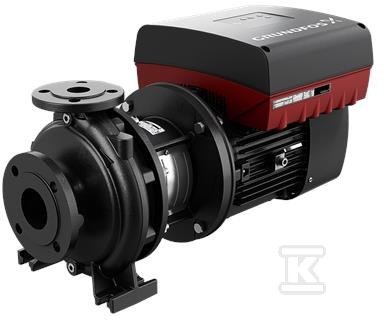

Pompa typu NBE 32-160/170 AAF2AESBQQEEWA, odśrodkowa, jednostopniowa 99104648

Jednostopniowa pompa monoblokowa z wlotem osiowym do regulacji przepływu i ciśnienia

Jednostopniowa pompa odśrodkowa z korpusem spiralnym, osiowym króćcem ssawnym i promieniowym króćcem tłocznym, z poziomym wałem i konstrukcją back-pull-out. Wykonana zgodnie z ISO 5199, o wymiarach i nominalnych osiągach wg EN 733, z kołnierzami PN 16 według EN 1092-2. Uszczelnienie wału o wymiarach zgodnych z EN 12756, typ BQQE, pojedyncze. Wirnik hydraulicznie odciążony, pompa statycznie wyważona wg ISO 1940-1 klasa 6,3. Przystosowana do pracy z wodą w zakresie temperatury cieczy -25 °C . 120 °C, przy temperaturze otoczenia -20 °C . 50 °C i maksymalnym ciśnieniu roboczym 16 bar. Połączenie sprzęgłowe z synchronicznym silnikiem elektrycznym z magnesami trwałymi, chłodzonym wentylatorem, z wbudowaną przetwornicą częstotliwości i regulatorem PI w skrzynce zaciskowej silnika.

Dane pracy odniesione do prędkości 1450 obr/min to przepływ nominalny 14,8 m3/h przy wysokości podnoszenia 8 m. Średnica wirnika nominalna 160 mm, średnica rzeczywista 170 mm. Znamionowa moc silnika P2 0,55 kW, klasa efektywności IE5, sprawność silnika przy pełnym obciążeniu 84,6 %. Zasilanie 3 x 380-500 V, 50 Hz, prąd znamionowy 1,30-1,25 A, cos ? 0,80-0,64. Zakres prędkości regulowanej 180-2000 obr/min. Klasa ochrony IP55, klasa izolacji F, zabezpieczenie silnika ELEC. Minimalny wskaźnik efektywności MEI ? 0,65. Masa netto 39 kg, masa brutto 49 kg, objętość wysyłkowa 0,134 m3.

Konstrukcja back-pull-out i materiały odporne na pracę ciągłą

Konstrukcja back-pull-out pozwala na zdjęcie silnika, podstawy silnika, pokrywy i wirnika bez demontażu korpusu pompy ani rurociągów. Serwis można wykonać przez jedną osobę przy użyciu dźwigu, co ogranicza czas przestoju. Korpus pompy z żeliwa EN-GJL-250, klasa ASTM 35, z wewnętrzną powłoką CED. Wirnik z żeliwa EN-GJL-200, klasa ASTM 30. Pierścień zużywający się z mosiądzu. Wał ze stali nierdzewnej EN 1.4301, AISI 304, średnica wału 24 mm. Łożyskowanie standardowe, smarowane smarem. Króciec ssawny DN 50, króciec tłoczny DN 32. Pompa z nóżkami, bez bloku wsporczego.

Sterowanie z silnikiem synchronicznym i wbudowaną przetwornicą

Silnik synchroniczny z magnesami trwałymi jest połączony bezpośrednio z pompą. W skrzynce zaciskowej znajduje się wbudowana przetwornica częstotliwości oraz regulator PI, co umożliwia ciągłą regulację prędkości obrotowej i dopasowanie wydajności do aktualnego zapotrzebowania. Sterowanie jest w pełni zintegrowane, bez potrzeby zewnętrznego falownika. Tłumienie drgań i praca przy zmiennym obciążeniu są stabilne dzięki charakterystyce silnika IE5 i zakresowi prędkości 180-2000 obr/min. Uszczelnienie gumowe z mieszkiem jest zgodne z DIN EN 12756, co zapewnia szczelność przy pracy z wodą w szerokim zakresie temperatur.

Zastosowania i warunki pracy

Pompa przeznaczona jest do niezawodnego i ekonomicznego zasilania w instalacjach, gdzie wymagana jest regulacja ciśnienia i przepływu. Typowe obszary to:

• instalacje zaopatrzenia w wodę
• przemysłowe instalacje podnoszenia ciśnienia
• przemysłowe tłoczenie cieczy
• HVAC
• nawadnianie

Zgodność z ISO 5199, EN 733 i EN 12756 ułatwia dobór i montaż w systemach projektowanych według norm europejskich.
