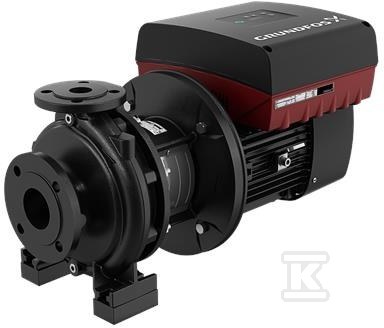

Pompa typu NBE 32-160/177 AASF2AESBQQELWB, odśrodkowa, jednostopniowa 99106342

Pompa odśrodkowa jednostopniowa do niezawodnego zasilania instalacją

Pompa NBE 32-160/177 to jednostopniowa, niezasysająca pompa odśrodkowa z korpusem spiralnym, osiowym króćcem ssawnym, promieniowym króćcem tłocznym i poziomym wałem. Przeznaczona jest do tłoczenia cienkich, czystych lub lekko zanieczyszczonych cieczy bez materiałów ściernych i włókien, w tym wody w zakresie temperatury od -25 °C do 120 °C. W warunkach pracy przy 20 °C i gęstości 998,2 kg/m3 zapewnia wydajność znamionową 32,98 m3/h przy wysokości podnoszenia 34,55 m przy prędkości 2898 obr/min. Wirnik o średnicy nominalnej 160 mm i faktycznej 177 mm jest hydraulicznie i dynamicznie wyważony, co ogranicza drgania i obciążenia łożysk.

Konstrukcja, materiały i parametry hydrauliczne

Korpus pompy wykonany jest z żeliwa EN-GJL-250, klasa ASTM 35, z wewnętrzną powłoką CED. Wirnik z żeliwa EN-GJL-200, klasa ASTM 30, współpracuje z pierścieniami zużywającymi się z brązu. Wał ze stali nierdzewnej EN 1.4301 AISI 304 zapewnia odporność na korozję. Uszczelnienie mechaniczne wału typu BQQE ma wymiary zgodne z EN 12756, a kołnierze ssawny DN 50 i tłoczny DN 32 są zgodne z EN 1092-2 przy klasie ciśnienia PN 16. Maksymalne ciśnienie robocze wynosi 16 bar, maksymalna temperatura otoczenia 50 °C.

Konstrukcja back-pull-out umożliwia zdjęcie silnika, podstawy silnika i wirnika bez demontażu korpusu ani rurociągów, co ułatwia serwisowanie. Pompa jest statycznie wyważona zgodnie z ISO 1940-1 klasa 6,3, a wirnik jest hydraulicznie odciążony. Spełnia wymagania ISO 5199, a minimalny wskaźnik efektywności energetycznej MEI ? 0,59 potwierdza wysoki poziom hydrauliczny. Masa netto to 74 kg, a objętość wysyłkowa 0,315 m3.

Zintegrowany napęd MGE z przetwornicą częstotliwości

Napęd stanowi trójfazowy silnik MGE na kołnierzu IEC z wbudowaną przetwornicą częstotliwości i regulatorem PI umieszczonym w skrzynce zaciskowej silnika. Klasa efektywności IE5, moc znamionowa P2 5,5 kW, napięcie 3 x 380-500 V, prąd znamionowy 10,3-8,20 A, współczynnik mocy cos ? 0,92-0,88. Zakres prędkości 360-4000 obr/min, sprawność 92,7 %, klasa obudowy IP55, klasa izolacji F. Ochrona przeciążeniowa i termiczna jest zintegrowana, więc nie wymaga dodatkowego zabezpieczenia silnika.

Skrzynka zaciskowa umożliwia podłączenie:

• bezpotencjałowego styku start/stop pompy,
• zewnętrznego zadajnika analogowego 0-5 V, 0-10 V, 0(4)-20 mA z zasilaniem 5 V dla potencjometru Imax = 5 mA,
• czujnika 0-5 V, 0-10 V, 0(4)-20 mA z zasilaniem 24 V Imax = 40 mA,
• wejścia wymuszenia pracy na MIN lub MAX bezpotencjałowym stykiem,
• bezpotencjałowego przekaźnika sygnału awarii z stykiem przełącznym,
• magistrali RS485 GENIbus.

Panel sterowania pozwala ustawić zadany punkt pracy oraz przełączyć pompę w tryb MIN, MAX lub STOP. Sterowanie na podstawie przepływu, różnicy ciśnień lub temperatury jest możliwe po podłączeniu zewnętrznego czujnika.

Zastosowania i zgodność z normami

Pompa jest zgodna z ISO 5199, kołnierze z EN 1092-2, uszczelnienie z EN 12756, a wymiary i osiągi nominalne z EN 733. Wersje z kołnierzami do DN 150 są oznaczone PN 16 i mogą pracować przy ciśnieniu roboczym 16 bar. Dzięki temu znajduje zastosowanie w instalacjach zaopatrzenia w wodę, przemysłowych instalacjach podnoszenia ciśnienia, przemysłowym tłoczeniu cieczy, HVAC oraz nawadnianiu. Uniwersalna budowa i możliwość pracy z zewnętrzną przetwornicą częstotliwości lub zintegrowanym napędem MGE pozwalają na dopasowanie do wymagań regulacji ciśnienia i przepływu w różnych obiektach.
