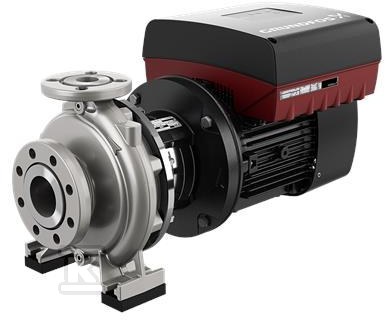

Pompa typu NBE 32-160/177 AASF2KESBQQELWB, odśrodkowa, jednostopniowa 99106421

Uniwersalne zasilanie cieczami w instalacjach przemysłowych i HVAC

Niezawodne i ekonomiczne zasilanie to podstawa pracy pomp serii NB i NBE. Model NBE 32-160/177 AASF2KESBQQELWB to jednostopniowa pompa odśrodkowa monoblokowa z wlotem osiowym, zaprojektowana do ciągłej pracy w instalacjach wodnych, przemysłowych i grzewczo-wentylacyjnych. Konstrukcja z korpusem spiralnym, osiowym króćcem ssawnym i promieniowym króćcem tłocznym przy poziomym wale zapewnia stabilny przepływ i łatwą integrację z istniejącymi rurociągami. Szczegółowa konfiguracja zapisana w symbolu pozwala na precyzyjny dobór parametrów technicznych przy wsparciu dokumentacji producenta i ram podstawy dostępnych dla większości pomp typu NB.

Konstrukcja back-pull-out i zgodność z normami

Pompa jest wykonana zgodnie z ISO 5199, a wymiary i nominalne osiągi odpowiadają EN 733 na 10 bar. Kołnierze ssawny i tłoczny są zgodne z EN 1092-2, w praktyce dla tego wykonania stosowane są kołnierze PN 16 wg EN 1092-1, co przy średnicach do DN 150 pozwala na pracę przy ciśnieniu roboczym 16 bar. Mechaniczne uszczelnienie wału ma wymiary zgodne z EN 12756, w tym przypadku w wersji nieodciążonej z mieszkiem gumowym.

Konstrukcja back-pull-out umożliwia demontaż silnika, podstawy silnika, pokrywy i wirnika bez naruszania korpusu pompy ani rurociągów. W praktyce serwis ogranicza się do wysunięcia zespołu napędowego, co pozwala jednej osobie z użyciem dźwigu wymienić wirnik lub uszczelnienie bez rozcinania instalacji. Wszystkie pompy są statycznie wyważone zgodnie z ISO 1940-1 klasa 6,3, a wirniki są hydraulicznie odciążone, co przekłada się na mniejsze drgania i dłuższą żywotność łożysk.

• korpus spiralny z osiowym ssaniem i promieniowym tłoczeniem
• kołnierze PN 16 do DN 150, zgodne z EN 1092-1/2
• uszczelnienie wału wg EN 12756
• wyważenie ISO 1940-1 klasa 6,3

Napęd MGE z wbudowaną przetwornicą częstotliwości

Zespół napędowy to synchroniczny silnik elektryczny z magnesami stałymi, chłodzony wentylatorem i połączony ze sprzęgłem z pompą. Silnik MGE ma zintegrowaną przetwornicę częstotliwości oraz regulator PI umieszczone w skrzynce zaciskowej. Integracja elektroniki z silnikiem upraszcza montaż i pozwala na płynną regulację prędkości obrotowej bez dodatkowych szaf sterowniczych.

Regulacja PI utrzymuje zadane ciśnienie lub przepływ, reagując na zmiany zapotrzebowania w instalacji. W efekcie ogranicza się praca na zaworze dławiącym, zmniejsza się pobór energii w częściowym obciążeniu i stabilizuje parametry pracy układu. Rozwiązanie jest szczególnie przydatne w instalacjach HVAC, podnoszeniu ciśnienia i nawadnianiu, gdzie zapotrzebowanie zmienia się w ciągu doby.

Zakres pracy i typowe zastosowania

Seria NB/NBE pokrywa szeroki zakres hydrauliczny: przepływ od 2 do 1300 m3/h oraz wysokość podnoszenia od 2 do 160 m. Pozwala to dobrać pompę zarówno do małych instalacji budynków, jak i do większych układów przemysłowych.

W praktyce pompy są stosowane w:

• instalacjach zaopatrzenia w wodę i podnoszenia ciśnienia w budynkach
• przemysłowych instalacjach tłoczenia cieczy
• systemach HVAC do obiegu wody grzewczej i chłodniczej
• nawadnianiu i układach przemysłowego transportu cieczy

Dostępność ram podstawy GRUNDFOS ułatwia montaż na posadowieniu wibroizolacyjnym i zapewnia prawidłowe wyrównanie wałów.
