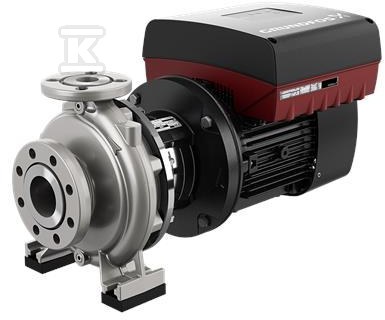

Pompa typu NBE 32-160/177 AASF2LESBQQELWB, odśrodkowa, jednostopniowa 99101510

Uniwersalna pompa odśrodkowa do instalacji wodnych, HVAC i przemysłu

Jednostopniowa pompa odśrodkowa z korpusem spiralnym zapewnia niezawodne i ekonomiczne zasilanie w szerokim zakresie zastosowań. Konstrukcja z osiowym króćcem ssawnym, promieniowym króćcem tłocznym i poziomym wałem sprawdza się tam, gdzie potrzebny jest stabilny przepływ i trwała praca w warunkach ciągłej eksploatacji. Symbol oznaczenia opisuje szczegółową konfigurację urządzenia, a dokładny dobór parametrów roboczych wymaga weryfikacji w instrukcji producenta lub z pomocą przedstawiciela technicznego. Do większości pomp serii NB dostępne są ramy podstawy konstrukcji Grundfos, co ułatwia montaż i stabilizację na posadzce.

Budowa i cechy konstrukcyjne

Pompa ma korpus spiralny z poziomym wałem, osiowym króćcem ssawnym i promieniowym króćcem tłocznym. Wirniki są hydraulicznie odciążone, a cała konstrukcja jest statycznie wyważona zgodnie z ISO 1940-1 klasa 6,3, co przekłada się na płynną pracę i mniejsze drgania. Mechaniczne uszczelnienie wału ma wymiary zgodne z EN 12756. Kołnierze ssawny i tłoczny wykonane są zgodnie z EN 1092-2, a wymiary i osiągi nominalne odnoszą się do normy EN 733. W pompach z kołnierzami do DN 150 włącznie oznaczenie PN 16 pozwala na pracę przy ciśnieniu roboczym 16 bar, podczas gdy standardowa seria EN 733 zakłada 10 bar.

Konstrukcja back-pull-out w serii NB umożliwia zdjęcie silnika, podstawy silnika i wirnika bez demontażu korpusu ani rurociągów. W praktyce oznacza to szybszy serwis i możliwość obsługi nawet większych agregatów przez jedną osobę przy użyciu dźwigu.

Zakres pracy i zastosowania

Seria zapewnia przepływ od 2 do 1300 m3/h oraz wysokość podnoszenia od 2 do 160 m, co pokrywa zarówno małe instalacje użyteczności publicznej, jak i większe układy przemysłowe. Typowe obszary wykorzystania to:

• instalacje zaopatrzenia w wodę,
• przemysłowe instalacje podnoszenia ciśnienia,
• przemysłowe tłoczenie cieczy,
• systemy HVAC,
• nawadnianie.

Pompy mogą być wyposażone w silnik MGE ze zintegrowaną przetwornicą częstotliwości lub w zewnętrzną przetwornicę Grundfos CUE, co daje elastyczność w regulacji wydajności i dopasowaniu do zmiennego zapotrzebowania instalacji.

Zgodność z normami i serwis

Wszystkie pompy są zgodne z ISO 5199 dla pomp odśrodkowych. Zastosowanie norm EN 1092-2 dla kołnierzy, EN 12756 dla uszczelnienia wału oraz EN 733 dla wymiarów nominalnych ułatwia integrację z istniejącymi rurociągami i armaturą. Statyczne wyważenie wg ISO 1940-1 klasa 6,3 oraz hydrauliczne odciążenie wirnika zmniejszają obciążenia mechaniczne i wydłużają okres bezawaryjnej pracy. Dzięki konstrukcji back-pull-out prace konserwacyjne nie wymagają rozcinania instalacji, a dostęp do wirnika i uszczelnienia jest szybki i bezpieczny.
