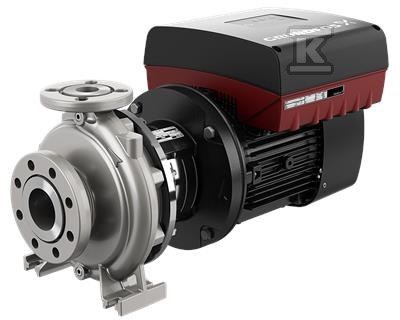

Pompa typu NBE 32-200.1/188 AAF2LESBQQEKWB, odśrodkowa, jednostopniowa 99101532

Uniwersalna pompa odśrodkowa do wody i instalacji przemysłowych

Pompa NBE to jednostopniowa pompa odśrodkowa z korpusem spiralnym, osiowym króćcem ssawnym i promieniowym króćcem tłocznym oraz poziomym wałem. Rozwiązanie jest przeznaczone do niezawodnego i ekonomicznego zasilania w instalacjach zaopatrzenia w wodę, przemysłowego podnoszenia ciśnienia, przemysłowego tłoczenia cieczy, HVAC oraz nawadniania. Konstrukcja back-pull-out pozwala na zdjęcie silnika, podstawy silnika i wirnika bez demontażu korpusu ani rurociągów, co ułatwia serwis nawet największych jednostek.

Konstrukcja i materiały

Korpus hydrauliczny, wirnik i pierścień zużywający wykonano ze stali nierdzewnej EN 1.4517, ASTM CD4MCuN. Wał wykonano ze stali nierdzewnej EN 1.4462, SAF 2205. Uszczelnienie wału to pojedyncze uszczelnienie mechaniczne typu BQQE, zgodne z wymiarami EN 12756. Wirniki są hydraulicznie odciążone, a cała pompa jest statycznie wyważona zgodnie z ISO 1940-1 klasa 6,3.

Pompa ma wbudowaną przetwornicę częstotliwości i jest przystosowana do pracy z wodą w zakresie temperatury cieczy od -25 °C do 120 °C, przy temperaturze pracy 20 °C i gęstości 998,2 kg/m3. Obudowa jest wyposażona w nóżki, smarowanie łożysk odbywa się smarem, a zakres temperatury otoczenia wynosi od -20 °C do 50 °C. Tolerancja krzywej pracy to ISO9906:2012 3B2.

• korpus spiralny ze stali nierdzewnej bez powłoki wewnętrznej
• wirnik o rzeczywistej średnicy 188 mm, nominalnej 200,1 mm
• pojedyncze uszczelnienie wału BQQE

Parametry pracy i wydajność

Dane znamionowe odnoszą się do prędkości 2901 rpm. Przepływ znamionowy wynosi 19,71 m3/h przy wysokości podnoszenia 33,32 m. Maksymalne ciśnienie robocze to 16 bar, a ciśnienie nominalne przyłączy to PN 16. Minimalny wskaźnik efektywności MEI ? 0,70 świadczy o dobrej sprawności hydraulicznej w klasie.

Napęd to silnik 4 kW, 50 Hz, 3 x 380-500 V, prąd znamionowy 7,60-6,20 A, cos ? 0,92-0,87. Klasa efektywności IE5, sprawność silnika przy pełnym obciążeniu 92,2 %, liczba biegunów 2, prędkość nominalna 360-4000 rpm. Obudowa silnika IP55, klasa izolacji F. Masa netto 67 kg, masa brutto 77 kg, objętość wysyłkowa 0,178 m3.

• przepływ znamionowy 19,71 m3/h, wysokość 33,32 m
• silnik IE5 4 kW o sprawności 92,2 %
• praca z wodą od -25 °C do 120 °C

Instalacja, normy i serwis

Pompa jest zgodna z ISO 5199, a wymiary i osiągi nominalne z EN 733. Kołnierze ssawny i tłoczny spełniają EN 1092-1, przyłącze ssania DN 50, przyłącze tłoczenia DN 32. Dla kołnierzy do DN 150 włącznie dopuszczalne jest ciśnienie robocze 16 bar. Łożyska mają standardową konstrukcję.

Montaż na płycie z nóżkami ułatwia pozycjonowanie, a brak bloku podpierającego upraszcza układ. Wszystkie pompy serii NB/NK są projektowane do pracy w pięciu głównych obszarach zastosowań przemysłowych i komunalnych, z możliwością wyposażenia w silnik MGE ze zintegrowaną przetwornicą lub zewnętrzną przetwornicę częstotliwości.
