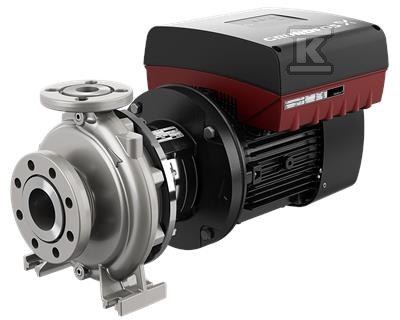

Pompa typu NBE 32-200.1/207 AAF2LESBQQEFWA, odśrodkowa, jednostopniowa 98111512

Uniwersalna pompa odśrodkowa jednostopniowa do wody i instalacji przemysłowych

Pompa odśrodkowa jednostopniowa z korpusem spiralnym przeznaczona jest do niezawodnego i ekonomicznego zasilania w instalacjach wodnych, HVAC, podnoszenia ciśnienia oraz nawadniania. Konstrukcja z osiowym króćcem ssawnym i promieniowym króćcem tłocznym oraz poziomym wałem zapewnia prostą integrację z istniejącymi rurociągami. Wersja z wbudowaną przetwornicą częstotliwości pozwala na płynną regulację prędkości w zakresie 180-2000 obr/min i dostosowanie pracy do aktualnego zapotrzebowania, co ogranicza zużycie energii w okresach częściowego obciążenia.

Konstrukcja i materiały

Urządzenie wykonano zgodnie z ISO 5199, z wymiarami i osiągami nominalnymi według EN 733. Kołnierze ssawny i tłoczny spełniają EN 1092-2, a w tej wersji są oznaczone jako PN 16, co umożliwia pracę przy ciśnieniu roboczym do 16 bar. Mechaniczne uszczelnienie wału ma wymiary zgodne z EN 12756, w tym przypadku typ BQQE w wykonaniu pojedynczym.

Korpus hydrauliczny i wirnik wykonano ze stali nierdzewnej EN 1.4517, ASTM CD4MCuN. Pierścień zużycia ma ten sam materiał, a wał to stal nierdzewna EN 1.4462 SAF 2205. Takie dobranie materiałów zapewnia odporność na korozję w transporcie wody o temperaturze od -25 °C do 120 °C. Wirnik o rzeczywistej średnicy 207 mm przy nominalnej 200,1 mm jest hydraulicznie odciążony, a cała pompa jest statycznie wyważona zgodnie z ISO 1940-1 klasa 6,3.

Konstrukcja back-pull-out w serii NB umożliwia zdjęcie silnika, podstawy silnika i wirnika bez demontażu korpusu ani rurociągów. Serwis można wykonać przez jedną osobę przy użyciu dźwigu, co skraca przestoje w obiektach przemysłowych i instalacjach HVAC.

Zastosowanie i warunki pracy

Pompa jest przeznaczona do tłoczenia wody o gęstości ok. 998,2 kg/m3. W warunkach nominalnych zapewnia przepływ 11 m3/h przy wysokości podnoszenia 11 m przy prędkości zadananej 1450 obr/min. Tolerancja krzywej pracy to ISO9906:2012 3B2.

Zakres pracy cieczy obejmuje temperaturę od -25 °C do 120 °C, a temperatura otoczenia podczas instalacji to -20 °C do 50 °C. Króciec ssawny ma rozmiar DN 50, króciec tłoczny DN 32, a smarowanie łożysk jest smarowe. Obudowa z podstawą jest dostępna, bez bloku wsporczego.

Typowe obszary wykorzystania to:

• instalacje zaopatrzenia w wodę i podnoszenia ciśnienia w budynkach użyteczności publicznej
• przemysłowe tłoczenie cieczy w obiegach zamkniętych
• systemy HVAC i cyrkulacja wody grzewczej lub chłodzącej
• nawadnianie i instalacje przemysłowe wymagające stabilnego przepływu

Napęd, instalacja i dane eksploatacyjne

Napęd to silnik 4-biegunowy o mocy nominalnej P2 0,75 kW, zasilany 3 x 380-500 V przy 50 Hz. Prąd nominalny wynosi 1,7-1,5 A, współczynnik mocy cos phi 0,83-0,71. Klasa efektywności IE5 i sprawność silnika przy pełnym obciążeniu 86,7 % przekładają się na niższe zużycie energii w ciągłej pracy. Klasa izolacji F i stopień ochrony IP55 pozwalają na montaż w pomieszczeniach technicznych o zmiennych warunkach.

Masa netto wynosi 53 kg, masa brutto 63 kg, a objętość transportowa 0,178 m3. Pompa jest gotowa do montażu na fundamencie z podstawą stopową, z połączeniami kołnierzowymi zgodnymi z EN 1092-1.
