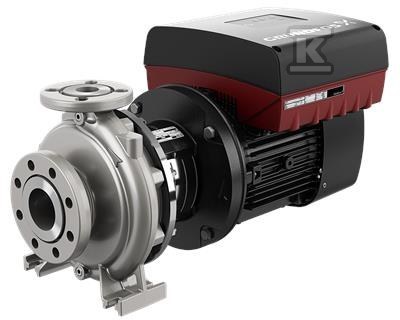

Pompa typu NBE 32-200.1/207 AAF2LESBQQEMWB, odśrodkowa, jednostopniowa 99101534

Uniwersalna pompa odśrodkowa z wlotem osiowym i regulacją prędkości

Normalnie ssąca, jednostopniowa pompa odśrodkowa z korpusem spiralnym, osiowym króćcem ssawnym i promieniowym króćcem tłocznym, z poziomym wałem. Wykonana zgodnie z ISO 5199, o wymiarach i nominalnych osiągach wg EN 733, z kołnierzami typu PN 16 o wymiarach według EN 1092-1. Konstrukcja back-pull-out pozwala na demontaż silnika, podstawy silnika, pokrywy i wirnika bez naruszania obudowy pompy ani rurociągów.

Napęd stanowi synchroniczny silnik elektryczny z magnesami stałymi, chłodzony wentylatorem, połączony ze sprzęgłem z pompą. W skrzynce zaciskowej silnika umieszczono przetwornicę częstotliwości i regulator PI, co umożliwia ciągłą regulację zmiennej prędkości obrotowej. Osiągi pompy są w ten sposób dopasowywane do aktualnych wymagań instalacji bez dodatkowych urządzeń zewnętrznych.

Konstrukcja i serwisowanie

Konstrukcja back-pull-out to rozwiązanie praktyczne dla instalatora. Silnik, podstawa silnika i wirnik wyciągane są z tyłu, bez rozcinania rurociągu i bez demontażu korpusu. W praktyce oznacza to szybszy dostęp do części wirujących i krótszy czas przestoju.

Uszczelnienie wału jest nieodciążone, z mieszkiem gumowym, zgodne z DIN EN 12756. Wirniki są hydraulicznie odciążone, a wszystkie elementy wirujące są statycznie wyważone zgodnie z ISO 1940-1, klasa 6,3. Taki poziom wyważenia przekłada się na mniejsze drgania i obciążenia łożysk w pracy ciągłej.

Zastosowania i zakres pracy

Pompy z rodziny NB i NBE to uniwersalne maszyny do niezawodnego i ekonomicznego zasilania. W praktyce sprawdzają się w instalacjach zaopatrzenia w wodę, przemysłowych instalacjach podnoszenia ciśnienia, przemysłowym tłoczeniu cieczy, systemach HVAC oraz w nawadnianiu.

Seria zapewnia przepływ od 2 do 1300 m3/h i wysokość podnoszenia od 2 do 160 m. Wymiary nominalne są zgodne z EN 733, 10 bar, a pompy z kołnierzami do DN 150 włącznie są oznaczone jako PN 16 i mogą pracować przy ciśnieniu roboczym 16 bar. Dzięki temu jedna platforma konstrukcyjna pokrywa zarówno lekkie instalacje użyteczności publicznej, jak i bardziej wymagające zastosowania przemysłowe.

Zgodność z normami i integracja z instalacją

Kołnierze ssawny i tłoczny są zgodne z EN 1092-2, a w konkretnej wersji z EN 1092-1. Mechaniczne uszczelnienie wału ma wymiary zgodne z EN 12756. Całość jest zaprojektowana zgodnie z ISO 5199.

Pompa może być stosowana z silnikiem ze zintegrowaną przetwornicą częstotliwości lub z zewnętrzną przetwornicą Grundfos CUE, w zależności od potrzeb sterowania. Do większości pomp typu NB dostępne są ramy podstawy konstrukcji Grundfos, co ułatwia montaż i stabilizację zespołu pompowego w układzie.
