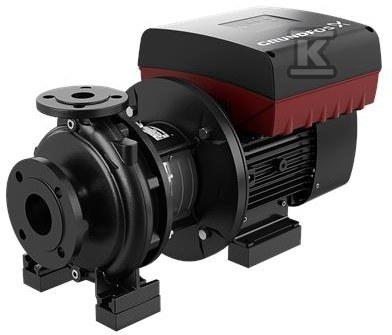

Pompa typu NBE 32-200/219 AASF2AESBQQENWB, odśrodkowa, jednostopniowa 99101877

Uniwersalna pompa odśrodkowa do wody i instalacji przemysłowych

Pompa typu NBE 32-200/219 to jednostopniowa pompa odśrodkowa z korpusem spiralnym, przeznaczona do niezawodnego i ekonomicznego zasilania w instalacjach wodnych, przemysłowych i HVAC. Wykonana zgodnie z ISO 5199, z wymiarami i osiągami nominalnymi według EN 733, ma kołnierze ssawny i tłoczny zgodne z EN 1092-2. Wersja z kołnierzami do DN 150 pracuje z klasą PN 16, co pozwala na ciśnienie robocze do 16 bar. Osiowy króciec ssawny i promieniowy króciec tłoczny przy poziomym wale ułatwiają włączenie w istniejące rurociągi, a konstrukcja back-pull-out umożliwia demontaż silnika, podstawy silnika, pokrywy i wirnika bez rozłączania korpusu ani instalacji.

Konstrukcja, materiały i serwis

Korpus pompy z żeliwa EN-GJL-250 i wirnik zamknięty z żeliwa EN-GJL-200 z podwójnie zakrzywionymi łopatkami o gładkich powierzchniach zapewniają stabilną pracę przy zmiennych obciążeniach. Wał ze stali nierdzewnej o średnicy 24 mm współpracuje z pierścieniami zużywającymi się z brązu/mosiądzu lub żeliwa. Wirnik jest statycznie wyważony zgodnie z ISO 1940-1 klasa G6,3 i hydraulicznie odciążony, co ogranicza siły osiowe i drgania.

Konstrukcja back-pull-out oznacza, że serwis może wykonać jedna osoba przy użyciu dźwigu, bez demontażu rurociągów. Pompa jest mocowana do fundamentu śrubami przez stopki korpusu i stopki silnika, a dostarczane stalowe podkładki dystansowe pozwalają na poziomowanie i zachowanie minimalnej szczeliny 5 mm między podstawą silnika a fundamentem. W korpusie znajdują się otwory do odpowietrzania i spustu zamknięte zaślepkami.

Sterowanie, silnik i uszczelnienie

Zestaw jest sprzężony na stałe z wentylowanym, synchronicznym silnikiem z magnesami trwałymi. Silnik jest w pełni zamknięty, wentylowany, o wymiarach zgodnych z IEC i DIN, z tolerancjami elektrycznymi według IEC 60034 i sprawnością IE5 według IEC 60034-30-2. Nie wymaga zewnętrznej ochrony silnikowej.

W skrzynce zaciskowej silnika zintegrowano przetwornicę częstotliwości i regulator PI. Umożliwia to ciągłą regulację prędkości obrotowej i dopasowanie pracy do aktualnego zapotrzebowania. Na panelu operacyjnym można ustawić zadany punkt pracy oraz przełączyć pompę w tryb Min., Max. lub Stop. Przy sterowaniu pompą możliwe jest podłączenie zewnętrznego czujnika do regulacji przepływu, różnicy ciśnień lub temperatury.

Uszczelnienie wału to niezrównoważone uszczelnienie gumowe z falą, zgodne z EN 12756. Przekazanie momentu odbywa się przez sprężynę i wokół falowodu, dzięki czemu uszczelnienie nie ściera wału, a ruch osiowy nie jest blokowany przez osady. Pierścień uszczelniający wirujący i siedzisko wykonano z węglika krzemu SiC, a uszczelnienie wtórne z EPDM. EPDM wykazuje bardzo dobrą odporność na gorącą wodę, nie jest natomiast zalecany do olejów mineralnych.

Zastosowanie i warunki pracy

Pompa jest przeznaczona do tłoczenia wody w zakresie temperatury od -25 °C do 120 °C, przy maksymalnej temperaturze otoczenia 50 °C. Przy nominalnym wirniku 200 mm i rzeczywistej średnicy 219 mm osiąga przepływ znamionowy 35,6 m3/h przy wysokości podnoszenia 53,9 m. Moc znamionowa silnika wynosi 11 kW, a masa netto to 112 kg przy masie brutto 129 kg.

Tolerancja krzywej pracy to ISO9906:2012 3B. Dzięki temu urządzenie sprawdza się w instalacjach zaopatrzenia w wodę, przemysłowych instalacjach podnoszenia ciśnienia, tłoczeniu cieczy w przemyśle, systemach HVAC oraz nawadnianiu. Uniwersalność wynika z szerokiego zakresu przepływu i wysokości podnoszenia w rodzinie NB/NK oraz możliwości pracy z przetwornicą zintegrowaną lub zewnętrzną.
