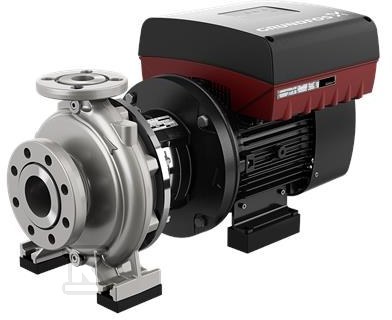

Pompa typu NBE 32-200/219 AASF2LESBQQENWB, odśrodkowa, jednostopniowa 99101540

Pompa odśrodkowa jednostopniowa do niezawodnego zasilania wodą i cieczami przemysłowymi

Pompa z rodziny NB/NBE to jednostopniowa konstrukcja odśrodkowa z korpusem spiralnym, osiowym króćcem ssawnym, promieniowym króćcem tłocznym i poziomym wałem. Rozwiązanie jest projektowane jako uniwersalne źródło zasilania tam, gdzie liczy się stabilna praca i ekonomiczne utrzymanie instalacji. Symbol oznaczenia określa szczegółową konfigurację, a dokładny dobór parametrów roboczych wymaga weryfikacji w instrukcji producenta lub z przedstawicielem technicznym.

Konstrukcja i serwisowanie ułatwiające montaż

Konstrukcja back-pull-out w pompach NB pozwala zdjąć silnik, podstawę silnika i wirnik bez demontażu korpusu ani rurociągów. W praktyce oznacza to krótszy przestój i możliwość obsługi nawet dużych agregatów przez jedną osobę przy użyciu dźwigu. Wirniki są hydraulicznie odciążone, a cały zespół jest statycznie wyważony zgodnie z ISO 1940-1 klasa 6,3, co przekłada się na mniejsze drgania i równomierną pracę na łożyskach. Mechaniczne uszczelnienie wału ma wymiary zgodne z EN 12756, co ułatwia dobór części zamiennych i serwis.

Dla większości pomp typu NB dostępne są ramy podstawy konstrukcji Grundfos, co upraszcza montaż na posadzce i wyrównanie osi.

Zastosowania i kompatybilność z instalacjami

Seria NB/NK jest stosowana w pięciu głównych obszarach:

• instalacje zaopatrzenia w wodę
• przemysłowe instalacje podnoszenia ciśnienia
• przemysłowe tłoczenie cieczy
• HVAC
• nawadnianie

W ramach rodziny osiągi nominalne obejmują przepływ od 2 do 1300 m3/h oraz wysokość podnoszenia od 2 do 160 m, co pozwala dobrać agregat do małych punktów poboru i dużych obiegów technologicznych. Pompy mogą być wyposażone w silnik MGE ze zintegrowaną przetwornicą częstotliwości lub w zewnętrzną przetwornicę Grundfos CUE, co daje możliwość płynnej regulacji wydajności bez zmiany hydrauliki.

Zgodność z normami i warunki pracy

Wszystkie pompy są zgodne z ISO 5199. Kołnierze ssawny i tłoczny wykonane są zgodnie z EN 1092-2, a wymiary i osiągi nominalne odpowiadają EN 733 przy ciśnieniu 10 bar. Pompy z kołnierzami do DN 150 włącznie są oznaczone jako PN 16 i mogą pracować przy ciśnieniu roboczym 16 bar. Standaryzacja połączeń i uszczelnienia ułatwia integrację z istniejącymi rurociągami i skraca czas uruchomienia.
