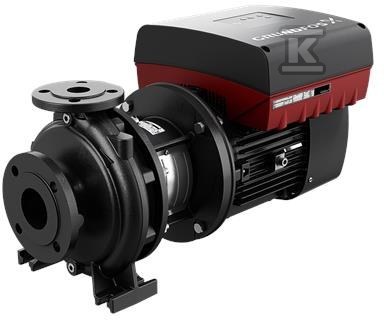

Pompa typu NBE 32-250/219 AAF2SVSBQQVMWB, odśrodkowa, jednostopniowa 99472733

Uniwersalna pompa odśrodkowa do zaopatrzenia w wodę i zastosowań przemysłowych

Pompa z rodziny NB/NBE to jednostopniowa pompa odśrodkowa z korpusem spiralnym, osiowym króćcem ssawnym, promieniowym króćcem tłocznym i poziomym wałem. Rozwiązanie projektowane jest do niezawodnego i ekonomicznego zasilania w instalacjach wodnych, przemysłowych i HVAC. Szczegółowa konfiguracja konkretnego egzemplarza wynika z symbolu typowego, a dobór technicznych parametrów wymaga weryfikacji w instrukcji producenta lub u przedstawiciela.

Seria obejmuje zakresy pracy od 2 do 1300 m3/h przy wysokości podnoszenia od 2 do 160 m, co pozwala na pokrycie zarówno małych instalacji użyteczności publicznej, jak i większych układów przemysłowych. Do większości pomp typu NB dostępne są ramy podstawy konstrukcji Grundfos, ułatwiające montaż i stabilizację zespołu napędowego.

Konstrukcja, serwisowanie i wyposażenie napędowe

Budowa back-pull-out w pompach NB umożliwia zdjęcie silnika, podstawy silnika i wirnika bez demontażu korpusu ani rurociągów. W praktyce oznacza to serwisowanie nawet dużych agregatów przez jedną osobę przy użyciu dźwigu. Wirniki są hydraulicznie odciążone, a cały zespół jest statycznie wyważony zgodnie z ISO 1940-1, klasa 6,3, co przekłada się na niższą wibrację i dłuższy okres pracy łożysk.

Mechaniczne uszczelnienie wału ma wymiary zgodne z EN 12756. W ofercie przewidziano możliwość zastosowania silnika MGE ze zintegrowaną przetwornicą częstotliwości lub zewnętrznej przetwornicy częstotliwości, co daje elastyczność w regulacji wydajności i ograniczeniu poboru mocy w zmiennych warunkach pracy.

• korpus spiralny z osiowym ssaniem i promieniowym tłoczeniem
• konstrukcja back-pull-out bez rozcinania rurociągu
• wyważenie ISO 1940-1 klasa 6,3 i hydrauliczne odciążenie wirnika
• kompatybilność z napędem MGE zintegrowanym lub przetwornicą częstotliwości

Zastosowania i zakres pracy

Pompy NB i NK są stosowane w pięciu głównych obszarach: instalacje zaopatrzenia w wodę, przemysłowe instalacje podnoszenia ciśnienia, przemysłowe tłoczenie cieczy, HVAC oraz nawadnianie. Uniwersalna charakterystyka hydrauliczna i możliwość pracy z różnymi mediami czynią je odpowiednimi zarówno dla wodociągów, jak i dla obiegów technologicznych w przemyśle.

Dzięki modularnemu podejściu do napędu i dostępności ram podstawy, agregat łatwo dopasować do istniejącej infrastruktury. Symbol typowy opisuje dokładną konfigurację, dlatego przed uruchomieniem należy potwierdzić parametry pracy w dokumentacji producenta.

Zgodność z normami i parametry montażowe

Wszystkie pompy są zgodne z ISO 5199. Kołnierze ssawny i tłoczny wykonane są zgodnie z EN 1092-2. Wymiary i osiągi nominalne odpowiadają normie EN 733 przy ciśnieniu 10 bar. Pompy z kołnierzami do DN 150 włącznie są oznaczone jako PN 16 i mogą pracować przy ciśnieniu roboczym 16 bar.

Standardowe wymiary uszczelnienia wału EN 12756 ułatwiają dostęp do części zamiennych, a zgodność z EN 1092-2 upraszcza integrację z armaturą i rurociągami w instalacjach przemysłowych i wodociągowych.
