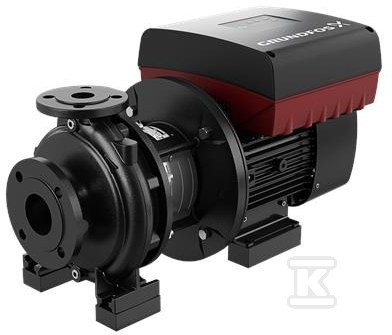

Pompa typu NBE 32-250/244 AASF2AESBQQENWB, odśrodkowa, jednostopniowa 99101964

Pompa odśrodkowa jednostopniowa do wody i instalacji przemysłowych

Pompa z serii NBE to jednostopniowa pompa odśrodkowa z korpusem spiralnym, osiowym króćcem ssawnym i promieniowym króćcem tłocznym oraz poziomym wałem. Wersja NBE 32-250/244 AASF2AESBQQENWB z katalogiem 99101964 ma zintegrowaną przetwornicę częstotliwości i jest przeznaczona do niezawodnego i ekonomicznego zasilania wodą w instalacjach przemysłowych, budynkach i systemach HVAC. Konstrukcja back-pull-out pozwala na demontaż silnika, podstawy silnika i wirnika bez rozbierania korpusu ani rurociągów, co ułatwia serwis nawet w dużych instalacjach.

Konstrukcja, materiały i serwis

Korpus pompy wykonano z żeliwa EN-GJL-250, klasa ASTM 35, z wewnętrzną powłoką CED. Wirnik to żeliwo EN-GJL-200, klasa ASTM 30, a pierścień ślizgowy wykonano z mosiądzu. Wał ze stali nierdzewnej EN 1.4301, AISI 304, współpracuje z pojedynczym uszczelnieniem mechanicznym typu BQQE o wymiarach zgodnych z EN 12756. Kołnierze ssawny DN 50 i tłoczny DN 32 są zgodne z EN 1092-2 w klasie PN 16, co pozwala na pracę przy maksymalnym ciśnieniu 16 bar. Pompa jest statycznie wyważona zgodnie z ISO 1940-1 klasa 6,3, a wirnik jest hydraulicznie odciążony. Wykonanie z podstawą i stopkami ułatwia montaż, a masa netto 124 kg i masa brutto 145 kg pozwalają na transport w objętości 0,509 m3.

Wydajność, parametry pracy i napęd

Przy prędkości 2901 obr/min pompa osiąga nominalny przepływ 24,91 m3/h przy wysokości podnoszenia 64,04 m. Rzeczywista średnica wirnika wynosi 244 mm przy nominalnej 250 mm. Zakres pracy cieczy to od -25 °C do 120 °C przy temperaturze otoczenia od -20 °C do 50 °C, a gęstość odniesienia to 998,2 kg/m3. Charakterystyka pompy spełnia tolerancję ISO9906:2012 3B, a minimalny wskaźnik efektywności MEI jest ? 0,70. Napęd to silnik 11 kW, klasa IE5, z sprawnością 93,1 % przy obciążeniu nominalnym, 2-biegunowy, IP55, izolacja klasy F. Zasilanie 3 x 380-500 V, 50 Hz, prąd nominalny 20,3-16,0 A, współczynnik mocy 0,93-0,90. Zakres prędkości silnika 360-4000 obr/min umożliwia regulację wydajności przy zintegrowanej przetwornicy.

Zastosowania i zgodność normatywna

Seria NB/NK jest zgodna z ISO 5199, a wymiary nominalne z EN 733. Pompy z kołnierzami do DN 150 są oznaczone PN 16. Dzięki konstrukcji back-pull-out konserwację może wykonać jedna osoba przy użyciu dźwigu, bez demontażu rurociągów.

Typowe zastosowania obejmują:

• instalacje zaopatrzenia w wodę
• przemysłowe instalacje podnoszenia ciśnienia
• przemysłowe tłoczenie cieczy
• systemy HVAC
• nawadnianie
