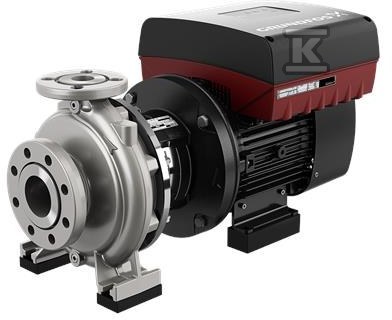

Pompa typu NBE 32-250/244 AASF2KESBQQENWB, odśrodkowa, jednostopniowa 99100122

Uniwersalna pompa odśrodkowa z wlotem osiowym do instalacji przemysłowych i wodociągowych

Pompa typu NBE 32-250/244 AASF2KESBQQENWB to jednostopniowa pompa odśrodkowa monoblokowa, normalnie ssąca, zaprojektowana zgodnie z ISO 5199 i o wymiarach oraz nominalnych osiągach według EN 733. Budowa z korpusem spiralnym, osiowym króćcem ssawnym i promieniowym króćcem tłocznym przy poziomym wale sprawdza się w ciągłej pracy w instalacjach zaopatrzenia w wodę, przemysłowych instalacjach podnoszenia ciśnienia, tłoczeniu cieczy, HVAC oraz nawadnianiu. Seria NB i NK to pompy uniwersalne, ekonomiczne w eksploatacji i przeznaczone do niezawodnego zasilania w różnych warunkach.

Konstrukcja back-pull-out pozwala na zdjęcie silnika, podstawy silnika, pokrywy i wirnika bez demontażu korpusu pompy ani rurociągów. W praktyce oznacza to krótszy czas serwisowania i możliwość obsługi nawet dużych jednostek przez jedną osobę przy użyciu dźwigu. Wirniki są hydraulicznie odciążone, a wszystkie pompy są statycznie wyważone zgodnie z ISO 1940-1 klasa 6,3.

Konstrukcja, materiały i serwisowanie

Pompa ma osiowy króciec ssawny i promieniowy króciec tłoczny z poziomym wałem. Kołnierze ssawny i tłoczny są zgodne z EN 1092, a w wykonaniu do DN 150 włącznie oznaczone jako PN 16, co pozwala na pracę przy ciśnieniu roboczym 16 bar. Wersje standardowe są projektowane na 10 bar według EN 733.

Uszczelnienie wału jest nieodciążone z mieszkiem gumowym, o wymiarach zgodnych z EN 12756. Dzięki temu wymiana uszczelnienia odbywa się bez rozcinania rurociągów. Rama podstawy dostępna dla większości pomp typu NB, w konstrukcji Grundfos, ułatwia montaż i stabilizację agregatu.

Zastosowania i parametry pracy

Zakres pracy serii obejmuje przepływ od 2 do 1300 m3/h oraz wysokość podnoszenia od 2 do 160 m, co pokrywa zarówno małe instalacje wodociągowe, jak i większe systemy przemysłowe. Zgodność z ISO 5199 potwierdza konstrukcję pompy odśrodkowej do ogólnego zastosowania, a parametry kołnierzy i uszczelnienia ułatwiają integrację z istniejącymi instalacjami.

Typowe zastosowania to instalacje zaopatrzenia w wodę, przemysłowe instalacje podnoszenia ciśnienia, przemysłowe tłoczenie cieczy, systemy HVAC oraz nawadnianie. Symbol konfiguracji pompy pozwala na precyzyjny dobór techniczny, a szczegółowe dane znajdują się w instrukcji producenta i w katalogu pomp NB, NBE, NK, NKE.

Napęd z magnesami trwałymi i sterowanie

Agregat jest połączony sprzęgłem z synchronicznym silnikiem elektrycznym z magnesami stałymi, chłodzonym wentylatorem. W skrzynce zaciskowej silnika umieszczono przetwornicę częstotliwości oraz regulator PI, co umożliwia płynną regulację prędkości i utrzymanie zadanej wartości ciśnienia lub przepływu bez dodatkowych szaf sterowniczych.

W ofercie serii przewidziano również wersje z silnikiem MGE ze zintegrowaną przetwornicą częstotliwości lub z zewnętrzną przetwornicą sterującą. Rozwiązanie to zwiększa elastyczność doboru w zależności od potrzeb instalacji i preferencji instalatora.
