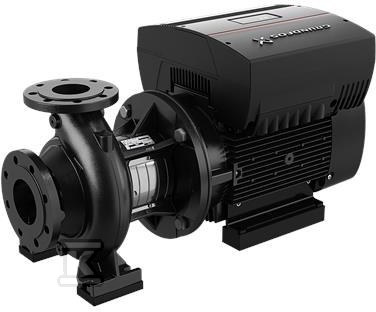

Pompa typu NBE 32-250/262 AASF2AESBQQEOWB, odśrodkowa, jednostopniowa 98976060

Uniwersalna pompa odśrodkowa jednostopniowa do zaopatrzenia w wodę, HVAC i przemysłu

Pompa typu NBE to jednostopniowa pompa odśrodkowa z korpusem spiralnym, osiowym króćcem ssawnym i promieniowym króćcem tłocznym, przeznaczona do niezawodnego i ekonomicznego zasilania w różnych instalacjach. Konstrukcja z poziomym wałem i układem back-pull-out pozwala na serwis bez demontażu korpusu ani rurociągów, co skraca czas prac konserwacyjnych i ogranicza przestoje. Rozwiązanie jest szczególnie przydatne w obiektach, gdzie dostęp do armatury jest ograniczony, a szybka wymiana wirnika lub silnika ma znaczenie operacyjne.

Konstrukcja back-pull-out i zgodność z normami

Budowa back-pull-out umożliwia zdjęcie silnika, podstawy silnika, pokrywy i wirnika bez rozłączania pompy z instalacją. W praktyce oznacza to, że nawet większe agregaty mogą być obsługiwane przez jedną osobę przy użyciu dźwigu. Wirniki są hydraulicznie odciążone, a wszystkie pompy są statycznie wyważone zgodnie z ISO 1940-1 klasa 6,3.

Korpus i kołnierze są projektowane zgodnie z wymaganiami branżowymi:

• zgodność z ISO 5199 dla pomp niezasysających, jednostopniowych
• kołnierze ssawny i tłoczny zgodne z EN 1092-2
• wymiary i osiągi nominalne zgodne z EN 733 dla 10 bar, przy czym pompy z kołnierzami do DN 150 włącznie są oznaczone jako PN 16 i mogą pracować przy ciśnieniu roboczym 16 bar
• mechaniczne uszczelnienie wału o wymiarach zgodnych z EN 12756, w wykonaniu z gumowym falownikiem

Zakres pracy obejmuje przepływy od 2 do 1300 m3/h oraz wysokości podnoszenia od 2 do 160 m, co pozwala na dobór agregatu do instalacji zaopatrzenia w wodę, podnoszenia ciśnienia czy transportu cieczy w przemyśle.

Sterowanie i integracja z instalacją

Wersje z silnikiem MGE to silniki synchroniczne z magnesami trwałymi, chłodzone wentylatorem, zintegrowane z przetwornicą częstotliwości i regulatorem PI w skrzynce zaciskowej silnika. Zintegrowana elektronika umożliwia ciągłą regulację prędkości obrotowej i dopasowanie wydajności do aktualnego zapotrzebowania bez dodatkowych szaf sterowniczych.

Alternatywnie pompa może być napędzana silnikiem z zewnętrzną przetwornicą Grundfos CUE. Oba warianty pozwalają na pracę w układach zmiennego zapotrzebowania, ograniczenie poboru energii w częściowych obciążeniach oraz płynne utrzymanie zadanej wartości ciśnienia.

Zastosowania praktyczne

Pompy serii NB i NBE sprawdzają się w pięciu głównych obszarach:

• instalacje zaopatrzenia w wodę i podnoszenia ciśnienia w budynkach użyteczności publicznej i przemysłowych
• przemysłowe tłoczenie cieczy w procesach technologicznych
• systemy HVAC do cyrkulacji i podnoszenia ciśnienia w instalacjach grzewczych i chłodniczych
• nawadnianie i systemy wodne w rolnictwie i ogrodnictwie

Dostępne są ramy podstawy konstrukcji Grundfos, co ułatwia montaż i stabilne posadowienie agregatu. Szczegółowa konfiguracja symbolu pompy określa wariant wykonania, materiał uszczelnienia i typ napędu, dlatego dobór technicznych parametrów najlepiej potwierdzić w instrukcji producenta lub z przedstawicielem.
