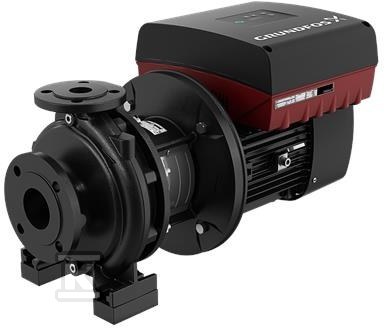

Pompa typu NBE 40-125/127 AASF2AESBAQEJWB, odśrodkowa, jednostopniowa 99099761

Pompa odśrodkowa jednostopniowa z wbudowaną przetwornicą do wody i instalacji HVAC

Pompa odśrodkowa jednostopniowa z korpusem spiralnym, osiowym króćcem ssawnym i promieniowym króćcem tłocznym, przeznaczona do niezawodnego i ekonomicznego zasilania w instalacjach zaopatrzenia w wodę, przemysłowych instalacjach podnoszenia ciśnienia, tłoczeniu cieczy, HVAC i nawadnianiu. Konstrukcja back-pull-out umożliwia demontaż silnika, podstawy silnika i wirnika bez rozbierania korpusu ani rurociągów, co ułatwia serwisowanie nawet największych jednostek.

Budowa i materiały

Urządzenie wykonano zgodnie z ISO 5199, z wymiarami i osiągami nominalnymi według EN 733. Kołnierze ssawny i tłoczny spełniają EN 1092-2, a mechaniczne uszczelnienie wału ma wymiary zgodne z EN 12756. Wirnik jest hydraulicznie odciążony, a cała pompa jest statycznie wyważona zgodnie z ISO 1940-1 klasa 6,3.

Korpus pompy to żeliwo EN-GJL-250, klasa ASTM 35, a wirnik to żeliwo EN-GJL-200, klasa ASTM 30. Pierścień zużycia wykonano z mosiądzu, wał ze stali nierdzewnej EN 1.4301 AISI 304. Wewnętrzna powłoka komory pompy to CED. Uszczelnienie to pojedyncze uszczelnienie typu BAQE z falą gumową, niezbilansowane. Smarowanie łożysk to smar, a konstrukcja łożysk to standard.

Praca i zakres hydrauliczny

Pompa pracuje z wodą o gęstości ok. 998,2 kg/m3 w zakresie temperatury cieczy 0 °C . 120 °C, przy temperaturze pracy odniesienia 20 °C. Nominalny przepływ to 44,92 m3/h przy wysokości nominalnej 16,01 m. Średnica wirnika rzeczywista to 127 mm, średnica nominalna 125 mm.

Połączenia rurowe to DN 65 na ssaniu i DN 40 na tłoczeniu, przy normie połączeń EN 1092-2 i klasie PN 16. Maksymalne ciśnienie pracy to 16 bar. Dopuszczalny zakres temperatur otoczenia to od -20 °C do 50 °C. Tolerancja krzywej to ISO9906:2012 3B2.

• przepływ od 2 do 1300 m3/h i wysokość podnoszenia od 2 do 160 m w rodzinie NB/NK
• kołnierze PN 16 do DN 150 włącznie pozwalają na pracę przy 16 bar
• konstrukcja back-pull-out ułatwia wymianę wirnika bez demontażu rurociągów

Sterowanie, silnik i montaż

Napęd stanowi synchroniczny silnik z magnesami trwałymi chłodzony wentylatorem, sprzężony bezpośrednio z pompą. Silnik ma wbudowany falownik i regulator PI w skrzynce zaciskowej, co umożliwia ciągłą regulację prędkości. Przetwornica jest wbudowana, czujnik ciśnienia nie jest przewidziany.

Dane napędu: moc nominalna P2 3 kW, częstotliwość sieci 50 Hz, napięcie nominalne 3 x 380-500 V, prąd nominalny 5,80-4,80 A, cos phi 0,91-0,86. Prędkość nominalna silnika 360-4000 rpm, prędkość zdefiniowana 2901 rpm. Klasa efektywności IE5, sprawność silnika przy pełnym obciążeniu 90,7 %, liczba biegunów 2. Stopień ochrony IP55, klasa izolacji F.

Obudowa z podstawą to wersja z blokiem wspornikowym. Masa netto ok. 53 kg, masa brutto ok. 62 kg, objętość transportu 0,178 m3.
