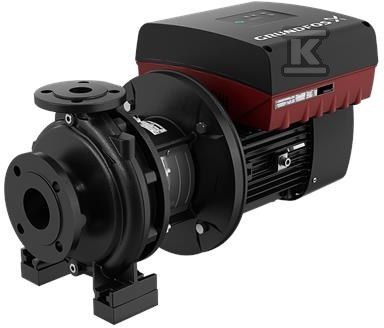

Pompa typu NBE 40-125/127 AASF2AESBQQEJWB, odśrodkowa, jednostopniowa 99105455

Pompa odśrodkowa jednostopniowa do instalacji wodnych i przemysłowych

Pompa typu NBE 40-125/127 AASF2AESBQQEJWB to jednostopniowa, zasysająca od góry pompa wirowa z korpusem spiralnym, osiowym króćcem ssawnym i promieniowym króćcem tłocznym oraz poziomym wałem. Wykonana zgodnie z ISO 5199, z wymiarami i osiągami nominalnymi według EN 733, przeznaczona jest do niezawodnego i ekonomicznego zasilania w instalacjach wodnych, podnoszenia ciśnienia, tłoczenia cieczy w przemyśle, HVAC oraz nawadniania. Konstrukcja back-pull-out umożliwia zdjęcie silnika, podstawy silnika i wirnika bez demontażu korpusu ani rurociągów, co ułatwia serwis nawet przy dużych gabarytach.

Budowa i materiały

Korpus pompy wykonany jest z żeliwa szarego EN-GJL-250, z wewnętrzną powłoką CED, a wirnik z żeliwa szarego EN-GJL-200. Wał ze stali nierdzewnej EN 1.4301 AISI 304 współpracuje z pierścieniem oporowym z mosiądzu CuZn34Mn3Al2Fe1-C. Uszczelnienie mechaniczne wału ma wymiary zgodne z EN 12756, typ BQQE z elastomerami EPDM. Kołnierze ssawny DN 65 i tłoczny DN 40 są zgodne z EN 1092-2 w klasie PN 16, co pozwala na pracę przy ciśnieniu roboczym do 16 bar. Pompa jest statycznie wyważona zgodnie z ISO 1940-1 klasa 6,3, a wirnik hydraulicznie odciążony. Obudowa z podstawą i blokiem podporowym ułatwia stabilny montaż na posadzce.

Praca i sterowanie

Napęd stanowi wentylatorowo chłodzony synchroniczny silnik z magnesami trwałymi o mocy znamionowej 3 kW, zasilany 3 x 380-500 V, 50 Hz, prąd znamionowy 5,80-4,80 A, cos ? 0,91-0,86. Silnik klasy IE5 osiąga sprawność ok. 90,7 % przy pełnym obciążeniu, ma stopień ochrony IP55 i klasę temperaturową F. Wbudowany falownik częstotliwości z regulatorem PI umieszczony jest w skrzynce zaciskowej silnika i zapewnia ciągłą regulację prędkości obrotowej, a tym samym wydajności pompy w zależności od zapotrzebowania. Prędkość robocza na której oparte są dane pompy to ok. 2901 obr/min. Przy nominalnym średnicy wirnika 125 mm, faktyczna średnica wynosi 127 mm, co w warunkach katalogowych daje przepływ ok. 44,92 m3/h przy wysokości podnoszenia ok. 16,01 m. Minimalny wskaźnik efektywności energetycznej MEI ? 0,70 potwierdza wysoki poziom hydrauliczny.

Zastosowania i warunki pracy

Pompa przeznaczona jest do tłoczenia czystej lub lekko zabarwionej wody. Zakres temperatury medium to -25 °C do 120 °C przy temperaturze otoczenia -20 °C do 50 °C. Smarowanie łożysk odbywa się smarem. Masa netto ok. 52 kg ułatwia transport i montaż przy użyciu standardowego dźwigu.
