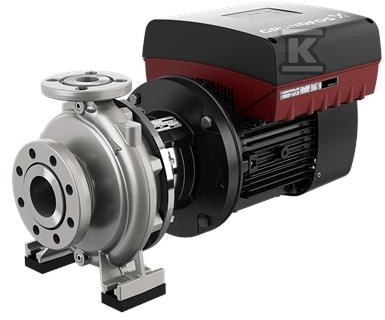

Pompa typu NBE 40-125/127 AASF2LESBQQEJWB, odśrodkowa, jednostopniowa 99100133

Jednostopniowa pompa odśrodkowa do wody z wbudowaną przetwornicą częstotliwości

Jednostopniowa pompa odśrodkowa z korpusem spiralnym, osiowym króćcem ssawnym i promieniowym króćcem tłocznym oraz poziomym wałem. Wykonana zgodnie z ISO 5199, z wymiarami i osiągami nominalnymi według EN 733, z kołnierzami PN 16 o wymiarach zgodnych z EN 1092-1. Konstrukcja back-pull-out pozwala na zdjęcie silnika, podstawy silnika, pokrywy i wirnika bez demontażu korpusu pompy ani rurociągów, co ułatwia serwis w warunkach przemysłowych. Pompa jest niesamossąca, przeznaczona do tłoczenia wody w temperaturze od -25 °C do 120 °C, z wbudowaną przetwornicą częstotliwości i bez czujnika ciśnienia.

Budowa i materiały odporne na korozję

Korpus pompy, wirnik i pierścień oporowy wykonano ze stali nierdzewnej EN 1.4517, ASTM CD4MCuN. Wał to stal nierdzewna EN 1.4462, SAF 2205. Uszczelnienie wału typu BQQE, pojedyncze, z gumową harmonijką, zgodne z EN 12756. Wirnik jest hydraulicznie odciążony, a cała pompa jest statycznie wyważona zgodnie z ISO 1940-1 klasa 6,3. Brak powłoki wewnętrznej korpusu. Łożyskowanie smarowane smarem, obudowa z nóżkami i blokiem podtrzymującym ułatwiają stabilny montaż.

Parametry pracy i sterowanie

Punkt pracy oparty jest na prędkości 2901 obr/min, z nominalnym przepływem ok. 39,01 m3/h i wysokością podnoszenia ok. 16,51 m przy wirniku o rzeczywistej średnicy 127 mm, nominalnie 125 mm. Zakres prędkości silnika wynosi 360-4000 obr/min, tolerancja charakterystyki ISO9906:2012 3B2. Minimalny wskaźnik efektywności MEI ? 0,53. Maksymalne ciśnienie robocze to 16 bar, zakres temperatury otoczenia -20 . 50 °C. Króciec ssawny DN 65, króciec tłoczny DN 40, klasa ciśnienia PN 16.

Zastosowania i instalacja

Pompa sprawdza się w instalacjach zaopatrzenia w wodę, przemysłowych instalacjach podnoszenia ciśnienia, tłoczeniu cieczy, HVAC oraz nawadnianiu. Przeznaczona do wody o gęstości ok. 998,2 kg/m3, z temperaturą roboczą wybraną na 20 °C. Silnik IE5 o mocy 3 kW, 50 Hz, 3 x 380-500 V, prąd znamionowy 5,80-4,80 A, cos ? 0,91-0,86, sprawność silnika przy pełnym obciążeniu 90,7 %, 2 bieguny, klasa obudowy IP55, klasa izolacji F. Masa netto 59 kg, masa brutto 69 kg, objętość wysyłkowa 0,178 m3.
