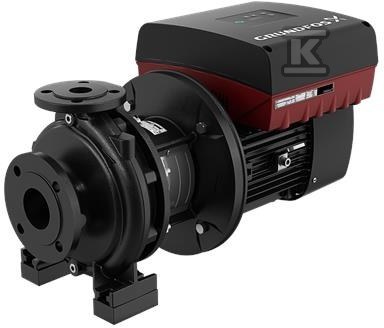

Pompa typu NBE 40-125/139 AASF2AESBQQEKWB, odśrodkowa, jednostopniowa 99100080

Jednostopniowa pompa odśrodkowa do ciągłej regulacji wydajności

Pompa monoblokowa z wlotem osiowym przeznaczona jest do niezawodnego zasilania i podnoszenia ciśnienia w instalacjach przemysłowych i użyteczności publicznej. Wykonana jako normalnie ssąca jednostopniowa pompa odśrodkowa z korpusem spiralnym, osiowym króćcem ssawnym i promieniowym króćcem tłocznym, pracuje z poziomym wałem i pozwala na dopasowanie osiągów do aktualnego zapotrzebowania dzięki zintegrowanej regulacji prędkości.

Napęd stanowi synchroniczny silnik elektryczny z magnesami stałymi, chłodzony wentylatorem, połączony ze sprzęgłem z pompą. W skrzynce zaciskowej silnika umieszczono przetwornicę częstotliwości oraz regulator PI, co umożliwia ciągłą zmianę prędkości obrotowej i automatyczne dostosowanie pracy do zmiennego zapotrzebowania instalacji. Uszczelnienie wału typu nieodciążonego z mieszkiem gumowym ma wymiary zgodne z DIN EN 12756.

Budowa i napęd zintegrowaną regulacją

Konstrukcja back-pull-out pozwala na zdjęcie silnika, podstawy silnika, pokrywy oraz wirnika bez naruszania obudowy pompy ani rurociągów. W praktyce oznacza to serwis bez demontażu instalacji, co skraca czas przestoju i ogranicza prace przy rurach. Wirniki są hydraulicznie odciążone, a cała pompa jest statycznie wyważona zgodnie z ISO 1940-1, klasa 6,3.

• korpus spiralny z osiowym króćcem ssawnym i promieniowym króćcem tłocznym
• wał poziomy i konstrukcja back-pull-out ułatwiająca konserwację
• silnik MGE z magnesami stałymi, przetwornicą częstotliwości i regulatorem PI w skrzynce zaciskowej
• uszczelnienie wału zgodne z EN 12756

Zastosowania i warunki pracy

Pompa jest projektowana zgodnie z ISO 5199, a wymiary i nominalne osiągi odpowiadają EN 733 dla 10 bar. Kołnierze ssawny i tłoczny wykonano według EN 1092-2, w typie PN 16, co dla kołnierzy do DN 150 włącznie pozwala na pracę przy ciśnieniu roboczym 16 bar.

Zakres pracy serii obejmuje przepływy od 2 do 1300 m3/h oraz wysokości podnoszenia od 2 do 160 m, co czyni ją uniwersalną w pięciu głównych obszarach:

• instalacje zaopatrzenia w wodę
• przemysłowe instalacje podnoszenia ciśnienia
• przemysłowe tłoczenie cieczy
• HVAC
• nawadnianie

Zintegrowana regulacja prędkości pozwala utrzymać stałe ciśnienie lub przepływ przy zmiennym obciążeniu, bez konieczności stosowania dodatkowych zaworów dławiących.

Serwis i kompatybilność instalacyjna

Kołnierze zgodne z EN 1092-2 zapewniają prostą integrację z istniejącymi instalacjami, a wymiary zgodne z EN 733 ułatwiają wymianę w modernizacjach.

Do większości pomp są dostępne ramy podstawy konstrukcji Grundfos, co upraszcza montaż i wyrównanie osi. Mechaniczne uszczelnienie wału o wymiarach zgodnych z EN 12756 oraz zgodność z ISO 5199 wspierają przewidywalną eksploatację w typowych warunkach przemysłowych i komunalnych.
