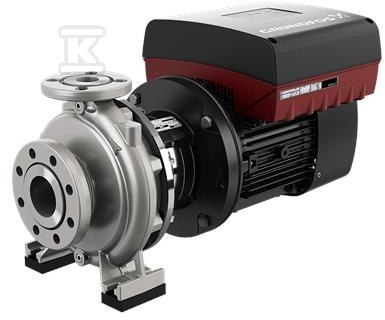

Pompa typu NBE 40-125/139 AASF2KESBQQEKWB, odśrodkowa, jednostopniowa 99100100

Jednostopniowa pompa odśrodkowa z wbudowaną przetwornicą do wody i instalacji przemysłowych

Jednostopniowa pompa odśrodkowa z korpusem spiralnym, osiowym króćcem ssawnym i promieniowym króćcem tłocznym przeznaczona jest do niezawodnego i ekonomicznego zasilania w wodę oraz do zastosowań przemysłowych i HVAC. Konstrukcja back-pull-out umożliwia demontaż silnika, podstawy silnika i wirnika bez rozbierania korpusu ani rurociągów, co skraca czas serwisu i pozwala jednej osobie obsłużyć pompę przy użyciu dźwigu. Wersja NBE 40-125/139 z katalogiem 99100100 ma wbudowaną przetwornicę częstotliwości, co pozwala na płynną regulację prędkości w zakresie 360-4000 obr/min i dopasowanie pracy do aktualnego zapotrzebowania.

Budowa i materiały odporne na korozję

Korpus pompy, wirnik oraz pierścień oporowy wykonano ze stali nierdzewnej, co zapewnia odporność na korozję w instalacjach wodnych i przemysłowych. Korpus i wirnik to stal EN 1.4408, ASTM CF8M, a pierścień oporowy to stal EN 1.4517, ASTM CD4MCuN. Wał z stali EN 1.4401, AISI 316 współpracuje z pojedynczym uszczelnieniem wału typu BQQE o wymiarach zgodnych z EN 12756. Wewnętrzna powierzchnia korpusu nie ma powłoki, a smarowanie łożysk odbywa się smarem.

Połączenia kołnierzowe są zgodne z EN 1092-1, a wymiary kołnierzy ssawnego i tłocznego spełniają EN 1092-2. Króciec ssawny DN 65 i tłoczny DN 40 pracują przy klasie ciśnienia PN 16, a maksymalne ciśnienie robocze wynosi 16 bar. Pompa ma podstawę z nóżkami oraz blok podpierający, co ułatwia stabilny montaż. Wirniki są hydraulicznie odciążone, a cała pompa jest statycznie wyważona zgodnie z ISO 1940-1 klasa 6,3.

Parametry pracy i sterowanie

W punkcie pracy opartym na prędkości 2901 obr/min pompa osiąga przepływ znamionowy 39,91 m3/h przy wysokości podnoszenia 22,02 m. Średnica wirnika nominalna to 125 mm, a rzeczywista 139 mm. Tolerancja charakterystyki spełnia ISO9906:2012 3B2, a minimalny wskaźnik efektywności MEI wynosi co najmniej 0,53.

Zakres temperatury pompowanej cieczy to od -25 °C do 120 °C przy gęstości odniesienia 998,2 kg/m3 dla wody o temperaturze 20 °C. Dopuszczalna temperatura otoczenia to od -20 °C do 50 °C. Zintegrowana przetwornica częstotliwości umożliwia pracę bez zewnętrznego napędu, a silnik o mocy znamionowej 4 kW pracuje w sieci 3 x 380-500 V, 50 Hz, z prądem znamionowym 7,60-6,20 A i współczynnikiem mocy 0,92-0,87.

Silnik klasy IE5 osiąga sprawność 92,2 % przy pełnym obciążeniu, ma 2 bieguny, klasę szczelności IP55 i izolacji F. Masa netto to 64 kg, masa brutto 74 kg, a objętość wysyłkowa 0,178 m3.

Zastosowania i zgodność z normami

Pompa nadaje się do:

• instalacji zaopatrzenia w wodę
• przemysłowych instalacji podnoszenia ciśnienia
• przemysłowego tłoczenia cieczy
• systemów HVAC
• nawadniania

Spełnia wymagania ISO 5199 dla pomp odśrodkowych, a wymiary i osiągi nominalne są zgodne z EN 733 dla 10 bar, przy czym wersje z kołnierzami do DN 150 są oznaczone PN 16 i mogą pracować przy 16 bar.

Konstrukcja jednostopniowa z poziomym wałem i spiralnym korpusem zapewnia stabilną pracę w szerokim zakresie przepływów od 2 do 1300 m3/h i wysokości podnoszenia od 2 do 160 m w całej rodzinie NB/NK. Możliwość zastosowania silnika MGE ze zintegrowaną przetwornicą lub zewnętrznej przetwornicy Grundfos CUE zwiększa elastyczność doboru. Wszystkie elementy są zgodne z normami EN 1092-2 dla kołnierzy i EN 12756 dla uszczelnienia wału.
