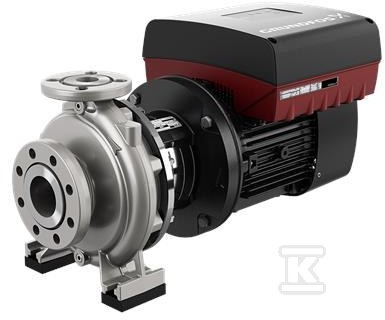

Pompa typu NBE 40-125/139 AASF2LESBQQEKWB, odśrodkowa, jednostopniowa 99100136

Pompa odśrodkowa jednostopniowa do niezawodnego i ekonomicznego zasilania

Pompy serii NB i NBE to uniwersalne pompy odśrodkowe z korpusem spiralnym, osiowym króćcem ssawnym, promieniowym króćcem tłocznym i poziomym wałem. W praktyce oznacza to stabilną pracę w instalacjach wymagających ciągłego, wydajnego tłoczenia cieczy bez konieczności częstych przestojów. Wariant NBE 40-125/139 jest przykładem wykonania z rodziny NB/NBE przeznaczonej do zastosowań instalacyjnych i przemysłowych, gdzie liczy się zarówno osiąg, jak i łatwość obsługi.

Konstrukcja back-pull-out w pompach NB pozwala na zdjęcie silnika, podstawy silnika i wirnika bez demontażu korpusu pompy ani rurociągów. Serwis można wykonać przy użyciu dźwigu przez jedną osobę, co skraca czas prac konserwacyjnych i ogranicza ingerencję w instalację. Wirniki są hydraulicznie odciążone, a wszystkie pompy są statycznie wyważone zgodnie z ISO 1940-1 klasa 6,3, co przekłada się na mniejsze drgania i równomierniejszą pracę. Mechaniczne uszczelnienie wału ma wymiary zgodne z EN 12756, a do większości pomp typu NB dostępne są ramy podstawy konstrukcji Grundfos.

Konstrukcja i serwisowanie

Korpus spiralny z poziomym wałem zapewnia kompaktowy układ i prosty montaż w linii rurociągu. Osiowe położenie króćca ssawnego i promieniowe tłoczne ułatwiają integrację z istniejącymi instalacjami. Rozwiązanie back-pull-out ogranicza prace serwisowe do operacji na module napędowym, bez rozcinania przewodów. Wyważenie statyczne klasa 6,3 oraz hydrauliczne odciążenie wirnika zmniejszają obciążenia łożysk i wydłużają żywotność zespołu roboczego.

Zastosowania i zakres pracy

Seria NB/NK jest stosowana w pięciu głównych obszarach:

• instalacje zaopatrzenia w wodę
• przemysłowe instalacje podnoszenia ciśnienia
• przemysłowe tłoczenie cieczy
• HVAC
• nawadnianie

Zakres pracy pomp obejmuje przepływ od 2 do 1300 m3/h oraz wysokość podnoszenia od 2 do 160 m, co pozwala dobrać urządzenie do małych instalacji i dużych systemów przemysłowych. Pompy mogą być wyposażone w silnik MGE ze zintegrowaną przetwornicą częstotliwości lub w zewnętrzną przetwornicę Grundfos CUE, co daje elastyczność w regulacji wydajności i dopasowaniu do zmiennego zapotrzebowania.

Zgodność z normami i parametry ciśnieniowe

Wszystkie pompy są zgodne z ISO 5199. Kołnierze ssawny i tłoczny są zgodne z EN 1092-2, a wymiary i osiągi nominalne z EN 733 przy ciśnieniu 10 bar. Pompy z kołnierzami do DN 150 włącznie są oznaczone jako PN 16 i mogą pracować przy ciśnieniu roboczym 16 bar. Zgodność z normami ułatwia dobór armatury i zapewnia przewidywalność montażową w projektach instalacyjnych i przemysłowych.
