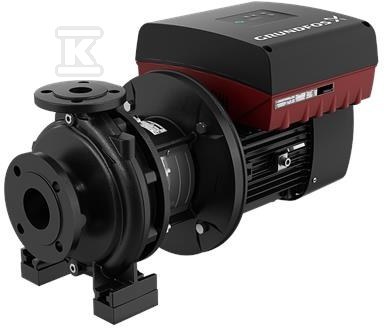

Pompa typu NBE 40-125/142 AASF2AESBQQELWB, odśrodkowa, jednostopniowa 99101965

Uniwersalna pompa odśrodkowa do ciągłej pracy w instalacjach wodnych i przemysłowych

Pompa jednostopniowa z korpusem spiralnym, osiowym króćcem ssawnym i promieniowym króćcem tłocznym przeznaczona jest do niezawodnego i ekonomicznego zasilania w instalacjach wymagających stabilnego przepływu. Konstrukcja z poziomym wałem i zasysaniem końcowym ułatwia montaż w układach rurociągowych, a wersja powierzchniowa zapewnia prosty dostęp do obsługi. Urządzenie pracuje w sieci 400 V trzyfazowej i jest przeznaczone do tłoczenia czystej lub zabarwionej wody, bez funkcji samossania.

Budowa i serwisowanie w technologii back-pull-out

Korpus spiralny i hydraulicznie odciążony wirnik ograniczają obciążenia mechaniczne i pozwalają utrzymać wysoki sprawność przy długotrwałej pracy. Wszystkie elementy wirujące są statycznie wyważone zgodnie z ISO 1940-1 klasa 6,3, co przekłada się na mniejsze drgania i cichszą pracę. Mechaniczne uszczelnienie wału wykonane jest w wymiarach zgodnych z EN 12756.

W pompach serii NB konstrukcja back-pull-out umożliwia zdjęcie silnika, podstawy silnika i wirnika bez demontażu korpusu ani rurociągów. W praktyce oznacza to szybszy przegląd i wymianę części przy użyciu dźwigu, nawet w przypadku większych agregatów, i możliwość obsługi przez jedną osobę.

Zgodność z normami i parametry pracy

Urządzenie zaprojektowano zgodnie z ISO 5199, a wymiary i osiągi nominalne odnoszą się do EN 733 przy ciśnieniu 10 bar. Kołnierze ssawny i tłoczny wykonane są zgodnie z EN 1092-2 i oznaczone jako PN 16 do DN 150 włącznie, co pozwala na pracę przy ciśnieniu roboczym 16 bar.

W ofercie serii osiągi obejmują przepływ od 2 do 1300 m3/h oraz wysokość podnoszenia od 2 do 160 m. Dla omawianej wersji deklarowany jest przepływ ok. 758 l/min. Pompa może być współpracować z silnikiem ze zintegrowaną przetwornicą częstotliwości lub z zewnętrzną przetwornicą częstotliwości, co daje elastyczność w regulacji wydajności.

Zastosowania i warunki eksploatacji

Typowe zastosowania to instalacje zaopatrzenia w wodę, przemysłowe instalacje podnoszenia ciśnienia, przemysłowe tłoczenie cieczy, systemy HVAC oraz nawadnianie. Dzięki zgodności z normami i możliwości pracy z wodą czystą lub zabarwioną pompa sprawdza się zarówno w obiektach komercyjnych, jak i w ciągłych procesach przemysłowych.

Dostępne są ramy podstawy dla większości pomp typu NB, co ułatwia stabilny montaż i wyrównanie wału.
