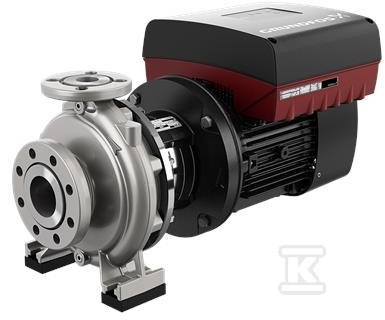

Pompa typu NBE 40-125/142 AASF2KESBQQELWB, odśrodkowa, jednostopniowa 99100138

Uniwersalna pompa odśrodkowa do wody i zastosowań przemysłowych

Seria NBE to jednostopniowe pompy odśrodkowe z korpusem spiralnym, osiowym króćcem ssawnym i promieniowym króćcem tłocznym na poziomym wale. Wersja NBE 40-125/142 AASF2KESBQQELWB z wbudowaną przetwornicą częstotliwości przeznaczona jest do niezawodnego i ekonomicznego zasilania w instalacjach zaopatrzenia w wodę, przemysłowych instalacjach podnoszenia ciśnienia, tłoczeniu cieczy, HVAC oraz nawadnianiu. Konstrukcja back-pull-out w pompach NB pozwala zdjąć silnik, podstawę silnika i wirnik bez demontażu korpusu ani rurociągów, co ułatwia serwis nawet większych jednostek.

Konstrukcja i materiały odporne na korozję

Korpus hydrauliczny i wirnik wykonano ze stali nierdzewnej EN 1.4408, ASTM CF8M. Wał ze stali nierdzewnej EN 1.4401, AISI 316, a pierścień zużycia z EN 1.4517, ASTM CD4MCuN. Uszczelnienie mechaniczne wału typu BQQE, pojedyncze, zgodne z wymiarami EN 12756. Kołnierze ssawny i tłoczny zgodne z EN 1092-2, a normatywa połączenia rurociągowego EN 1092-1. Pompa ma króciec ssawny DN 65 i tłoczny DN 40, ciśnienie nominalne PN 16 i maksymalne ciśnienie pracy 16 bar. Obudowa z podstawą i blokiem wsporczym ułatwia stabilny montaż. Smarowanie łożysk odbywa się smarem, a klasa szczelności silnika to IP55.

Parametry pracy i sterowanie

Urządzenie pracuje z wodą w zakresie temperatury cieczy od -25 . 120 °C, przy temperaturze otoczenia od -20 . 50 °C. Prędkość zdefiniowana fabrycznie to ok. 2898 rpm, przy nominalnym przepływie 42,67 m3/h i wysokości podnoszenia 22,17 m. Średnica wirnika wynosi 142 mm przy nominalnej 125 mm. Tolerancja krzywej zgodna z ISO9906:2012 3B2. Silnik o mocy znamionowej P2 5,5 kW, 50 Hz, napięcie 3 x 380-500 V, prąd 10,3-8,20 A, cos phi 0,92-0,88. Klasa efektywności IE5, sprawność silnika przy pełnym obciążeniu 92,7 %, liczba biegunów 2, klasa izolacji F. Prędkość nominalna silnika 360-4000 rpm. Wirniki są hydraulicznie odciążone, a wszystkie pompy statycznie wyważone zgodnie z ISO 1940-1 klasa 6,3.

Zastosowania i zgodność z normami

Pompy NB i NK są zgodne z ISO 5199, wymiary i osiągi nominalne zgodne z EN 733, a kołnierze do DN 150 mogą pracować przy 16 bar. Masa netto to 78 kg, masa brutto 95 kg, a objętość transportowa 0,315 m3.
